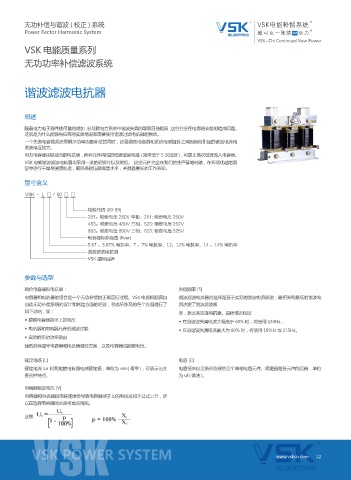

谐波滤波电抗器
概述
随着电力电子器件使用量的增加,会导致电力系统中谐波失真的等级日益提高,这往往会在电容器安装时造成问题。
这就是为什么能源供应商与实际情况都需要使用谐波过滤电抗器的原因。
一个失谐电容器系统需解决功率因数补偿的同时,还要避免电容器和系统电感阻抗之间因谐振引起的谐波电流和
谐波电压放大。
电力电容器串联适当的电抗器,两种元件构成的低通谐振电路 ( 通常低于 5 次谐波 ),可防止高次谐波流入电容器。
VSK 电能谐波滤波电抗器均采用一流的硒钢片以及绕组。 这些元件完全在我们的生产基地制造,在环境优越的真
空中进行干燥与浸渍处理,确保高耐压低噪音水平,并具备更长的工作寿命。
型号含义
VSK - L □ / 50 □ □
特性代码 (00-99)
281:额定电压 280V 单相、251: 额定电压 250V
483:额定电压 480V 三相、523: 额定电压 252V
803:额定电压 800V 三相、823: 额定电压 825V
电容器标称容量 (Kvar)
5.67 :5.67% 电抗率、7 :7% 电抗率、12:12% 电抗率、14 :14% 电抗率
谐波滤波电抗器
VSK 国际品牌
参数与选型
耦合电容器和电抗器: 失谐频率 [fi]
电容器和电抗器的组合是一个无功补偿的正确运行过程。VSK 电能根据源自 谐波滤波电抗器的选择是基于实际的谐波电流频谱;最相关和最低的谐波电
自动无功补偿系统的设计和制造方面的经验,考虑所涉及的各个方面进行了 流决定了谐波滤波频
如下总结,如: 率,据此来选择电抗器。具体情况包括
◆ 提高电容器端子上的电压 ◆ 在总谐波失真电流大幅高于 60% 时,将使用 140Hz,
◆ 电抗器和电容器允许的谐波过载 ◆ 在总谐波失真电流最大为 60% 时,将使用 189Hz 或 215Hz。
◆ 实际的无功功率输出
强烈推荐遵守电容器和电抗器耦合方案,以及电容器的额定电压。
额定电感 [L] 电容 [C]
额定电流 Ln 时测定的电抗器电感额定值,单位为 mH( 毫亨 ),可表示出主 电容值来自三角形连接的三个单相电容元件。规定值是各元件的三倍,单位
要元件特点。 为 uF( 微法 )。
电容器额定电压 [V]
电容器和电抗器的串联连接会导致电容器端子上的电压按如下公式上升,所
以在选择电容器时必须考虑该情况。
这里
