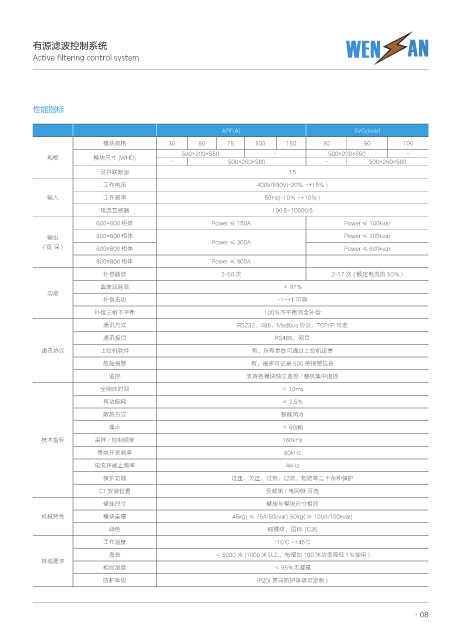

有源滤波控制系统
Active filtering control system

性能指标

APF(A) SVG(kvar)
模块规格 30 50 75 100 150 30 50 100
500×200×550 - 500×200×550 -
规格 模块尺寸 (WHD)
- 500×260×580 - 500×260×580
可并联数量 15
工作电压 400V/690V(-20％ ~+15％ )
输入 工作频率 50Hz(-10％ ~+10％ )
电流互感器 100:5~10000:5
600×600 柜体 Power ≤ 150A Power ≤ 100kvar

输出 800×600 柜体 Power ≤ 200kvar
( 宽 深 ) 600×800 柜体 Power ≤ 300A Power ≤ 600kvar

800×800 柜体 Power ≤ 900A
补偿谐波 2-50 次 2-17 次 ( 额定电流的 50％ )
谐波滤除率 ＞ 97％
功能
补偿无功 -1~+1 可调
补偿三相不平衡 100％不平衡完全补偿
通讯方式 RS232、485、Modbus 协议、TCP/IP 可选
通讯接口 RS485，网口
通讯协议 上位机软件 有，所有参数可通过上位机设置
故障报警 有，最多可记录 500 条报警信息
监控 支持各模块独立监控 / 整机集中监控
全响应时间 ＜ 10ms
有功损耗 ＜ 2.5％
散热方式 智能风冷
噪声 ＜ 60dB
技术指标 采样 / 控制频率 160kHz
等效开关频率 80kHz
电流环截止频率 4kHz
保护功能 过压、欠压、过热、过流、短路等二十余种保护
CT 安装位置 负载侧 / 电网侧 可选
壁挂尺寸 壁挂与模块尺寸相同

机械特性 模块重量 45kg( ≤ 75A/50kvar) 50kg( ≥ 100A/100kvar)
颜色 细橘纹，国标 7035
工作温度 -10℃ ~+45℃
海拔 ＜ 5000 米 (1000 米以上，每增加 100 米功率降低 1％使用 )
环境要求
相对湿度 ＜ 95％无凝露
防护等级 IP20( 更高防护等级可定制 )
