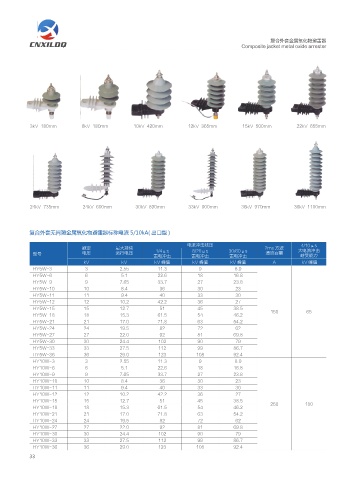

复合外套金属氧化物避雷器
Composite jacket metal oxide arrester

3kV 180mm 6kV 180mm 10kV 420mm 12kV 365mm 15kV 500mm 22kV 655mm

24kV 735mm 24kV 600mm 30kV 890mm 33kV 900mm 36kV 970mm 36kV 1100mm

复合外套无间隙金属氧化物避雷器标称电流 5/10kA( 出口型 )

电流冲击残压 4/10μs
额定 最大持续 2ms 方波 大电流冲击
8/20μs
1/4μs
型号 电压 运行电压 雷电冲击 雷电冲击 30/60μs 通流容量 耐受能力
雷电冲击
kV kV kV 峰值 kV 峰值 kV 峰值 A kV 峰值
HY5W-3 3 2.55 11.3 9 8.9
HY5W-6 6 5.1 22.6 18 16.8
HY5W-9 9 7.65 33.7 27 23.8
HY5W-10 10 8.4 36 30 23
HY5W-11 11 9.4 40 33 30
HY5W-12 12 10.2 42.2 36 27
HY5W-15 15 12.7 51 45 38.5 150 65
HY5W-18 18 15.3 61.5 54 46.2
HY5W-21 21 17.0 71.8 63 54.2
HY5W-24 24 19.5 82 72 62
HY5W-27 27 22.0 92 81 69.8
HY5W-30 30 24.4 102 90 79
HY5W-33 33 27.5 112 99 86.7
HY5W-36 36 29.0 123 108 92.4
HY10W-3 3 2.55 11.3 9 8.9
HY10W-6 6 5.1 22.6 18 16.8
HY10W-9 9 7.65 33.7 27 23.8
HY10W-10 10 8.4 36 30 23
HY10W-11 11 9.4 40 33 30
HY10W-12 12 10.2 42.2 36 27
HY10W-15 15 12.7 51 45 38.5
250 100
HY10W-18 18 15.3 61.5 54 46.2
HY10W-21 21 17.0 71.8 63 54.2
HY10W-24 24 19.5 82 72 62
HY10W-27 27 22.0 92 81 69.8
HY10W-30 30 24.4 102 90 79
HY10W-33 33 27.5 112 99 86.7
HY10W-36 36 29.0 123 108 92.4
