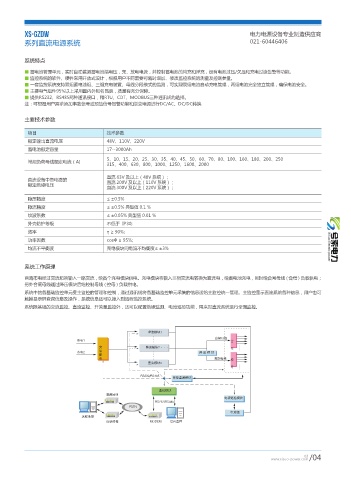

XS-GZDW 电力电源设备专业制造供应商
系列直流电源系统 021-60446406

系统特点

■ 蓄电池管理单元，实时自动监测蓄电池端电压，充、放电电流，并控制蓄电池的均充和浮充，设有电池过压/欠压和充电过流告警等功能。
■ 监控系统的软件、硬件采用开放式设计，根据用户不同需要可随时增加、修改监控系统的测量及控制参量。
■ 一套监控系统支持双组蓄电池组、三组充电装置、母线分段模式的监测，可实现双组电池自动充电管理，两组电池完全独立管理，确保电池安全。
■ 主要电气组件95%以上采用国内外知名品牌，质量有充分保障。
■ 提供RS232、RS485两种通讯接口，和RTU、CDT、MODBUS三种通讯规约选择。
注：可根据用户需求添加事故信号或预告信号报警功能和逆变电源进行DC/AC、DC/DC转换

主要技术参数

项目 技术参数
额定输出直流电压 48V、110V、220V
蓄电池额定容量 17--3000Ah
5、10、15、20、25、30、35、40、45、50、60、70、80、100、160、180、200、250
常规负荷母线额定电流（A) 315、400、630、800、1000、1250、1600、2000
直流 63V 及以上（48V 系统）；
直流设备中各电路的 直流 200V 及以上（110V 系统）；
额定绝缘电压 直流 300V 及以上（220V 系统）；

稳压精度 ≤ ±0.5%
稳流精度 ≤ ±0.5% 典型值 0.1 %
纹波系数 ≤ ±0.05% 典型值 0.01 %
外壳防护等级 不低于 IP30;
效率 η ≥ 90%;
功率因数 cosΦ ≥ 95%;
均流不平衡度 充电模块间电流不均衡度≤ ±3%

系统工作原理

两路市电经过交流切换输入一路交流，给各个充电模块供电。充电模块将输入三相交流电转换为直流电，给蓄电池充电，同时给合闸母线 ( 合母 ) 负载供电；
另外合闸母线通过降压模块后给控制母线 ( 控母 ) 负载供电。
系统中的各基础监控单元受主监控的管理和控制，通过通讯线将各基础监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息，用户也可
触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统。
系统除基础的交流监控、直流监控、开关量监控外，还可以配置绝缘监测、电池巡检功能，用来对直流系统进行全面监控。

整流模块1
合
合闸母线
市电1 交 母
流
整流模块2···
配
市电2 电 降 压 模 块
控
控制母线 母
整流模块n
RS232/RS485
绝缘监测模块
监控模块
故障回叫
电视巡检模块
RS232/RS485
PSTN
电池组
远程监控
自动巡检 MODEM 后台监控
