XS-JK05T 电力电源设备专业制造供应商

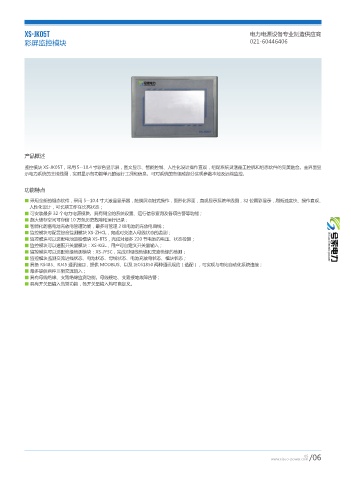

彩屏监控模块 021-60446406

产品概述
监控模块 XS-JK05T，采用 5--10.4 寸彩色显示屏，图文显示、智能控制、人性化设计操作直观，组配系统灵活是工控机和组态软件的完美融合。主界面显
示电力系统的主接线图，实时显示各功能单元的运行工况和信息。可对系统的各组成部分实现参数本地及远端监控。

功能特点
■ 采用全新的组态软件，采用 5--10.4 寸大液晶显示器，触摸屏点触式操作，图形化界面，直观显示系统单线图，32 位真彩显示，刷新速度快、操作直观、
人性化设计，可长期工作在长亮状态；
■ 可安装最多 32 个电力电源模块。具有周全的系统设置、运行信息查询及各项告警等功能；
■ 超大储存空间可存储 10 万条历史故障和运行记录；
■ 智能化的蓄电池充放电管理功能，最多可管理 2 组电池的充放电曲线；
■ 监控模块可配置综合监测模块 XS-ZHCL，完成对交流入母线状态的监测；
■ 监控模块可以选配电池巡检模块 XS-BTS，完成对最多 220 节电池的电压、状态检测；
■ 监控模块可以选配开关量模块：XS-KGL，用户可自定义开关量输入；
■ 监控模块可以选配绝缘检测模块：XS-JYSC，完成对母线绝缘和支路绝缘的检测；
■ 监控模块监测交流进线状态、电池状态、母线状态、电池充放电状态、模块状态；
■ 具备 RS485、RJ45 通讯接口，提供 MODBUS、以及 IEC61850 两种通讯规约（选配），可实现与电站自动化系统连接；
■ 最多提供两种三相交流输入；
■ 具有母线绝缘、支路绝缘监测功能。母线接地、支路接地故障告警；
■ 具有开关量输入告警功能，各开关量输入均可自定义。
