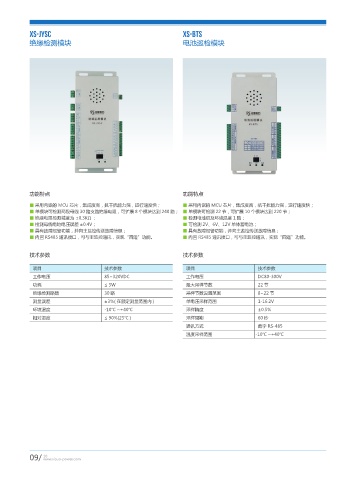

XS-JYSC XS-BTS
绝缘检测模块 电池巡检模块

功能特点 功能特点
■ 采用内嵌的 MCU 芯片，集成度高，抗干扰能力强，运行速度快； ■ 采用内嵌的 MCU 芯片，集成度高，抗干扰能力强，运行速度快；
■ 单模块可检测两段母线 30 路支路绝缘电阻，可扩展 8 个模块达到 240 路； ■ 单模块可检测 22 节，可扩展 10 个模块达到 220 节；
■ 绝缘电阻检测精度为 ±0.3KΩ ； ■ 检测电池组及环境温度 1 路；
■ 检测母线电地电压误差 ±0.4V； ■ 可检测 2V、6V、12V 单体蓄电池；
■ 具有故障报警功能，并向主监控传送故障信息； ■ 具有故障报警功能，并向主监控传送故障信息；
■ 内置 RS485 通讯接口，可与主监控通讯，实现“四遥”功能。 ■ 内置 RS485 通讯接口，可与主监控通讯，实现“四遥”功能。

技术参数 技术参数

项目 技术参数 项目 技术参数
工作电压 85~320VDC 工作电压 DC80-300V
功耗 ≤ 5W 最大采样节数 22 节
绝缘检测路数 30 路 采样节数设置范围 8~22 节
测量误差 ±3%( 在额定测量范围内 ) 单电压采样范围 1-16.2V
环境温度 -10℃ ~+40℃ 采样精度 ±0.5%
相对湿度 ≤ 90%(25℃ ) 采样周期 60 秒
通讯方式 数字 RS-485
温度采样范围 -10℃ ~+40℃
