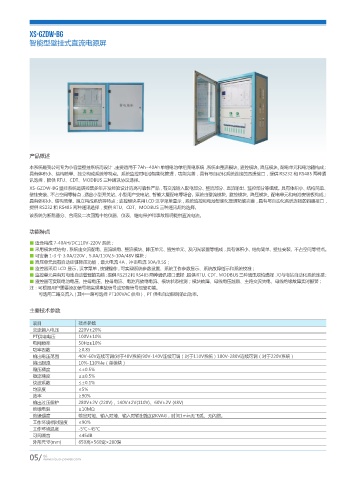

XS-GZDW-BG
智能型壁挂式直流电源屏

产品概述
本系统是我公司专为小容量壁挂系统而设计，主要适用于 7Ah~40Ah 单组电池单组充电系统，系统由整流模块、监控模块、降压模块、配电单元和电池箱构成；
具有体积小、结构简单、独立构成系统等特点。系统监控对电池智能化管理，功能完善，具有与自动化系统连接的四遥接口，提供 RS232 和 RS485 两种通
讯选择，提供 RTU、CDT、MODBUS 三种通讯协议选择。
XS-GZDW-BG 壁挂系统是辉控集多年开发经验设计的高可靠性产品，有交流输入配电部分、整流部分、直流输出、监控部分等组成。具有体积小、结构简单、
壁挂安装、不占空间等特点，适合小型开关站、小型用户变电站、智能大厦配电等场合。系统由整流模块、监控模块、降压模块、配电单元和电池安装板构成；
具有体积小、结构简单、独立构成系统等特点；监控模块采用 LCD 汉字菜单显示，系统监控和电池智能化管理功能完善，具有与自动化系统连接的四遥接口，
提供 RS232 和 RS485 两种通讯选择，提供 RTU、CDT、MODBUS 三种通讯规约选择。
该系统为断路器分、合闸及二次回路中的仪器、仪表、继电保护和事故照明提供直流电流。

功能特点

■ 适合构成 7-40AH/DC110V-220V 系统；
■ 采用模块式结构，系统由交流配电、直流馈电、整流模块、降压单元、监控单元、及闪光装置等组成，具有体积小、结构简单、壁挂安装、不占空间等特点。
■ 可安装 1-3 个 3.0A/220V，5.0A/110V,5-10A/48V 模块；
■ 降压单元具有自动硅链降压功能，最大电流 4A，冲击电流 30A/0.5S；
■ 监控器采用 LCD 显示 , 汉字菜单 , 按键操作 , 可实现系统参数设置、系统工作参数显示、系统故障指示和系统校准；
■ 监控单元具有对电池自动管理的功能；提供 RS232 和 RS485 两种通讯接口选择，提供 RTU、CDT、MODBUS 三种通讯规约选择，可与电站自动化系统连接；
■ 监控器可实现电池电压、控母电压、控母电流、电池充放电电流、模块状态检测；模块故障、母线电压越限、主路交流失电、母线绝缘故障实时报警；
注：可根据用户需要添加信号箱实现事故信号或预告信号报警功能。
可选用二路交流入 ( 其中一路可选择 PT100VAC 供电 )，PT 供电自动限制输出功率。

主要技术参数

项目 技术参数
交流输入电压 220V±20%
PT供电电压 100V±10%
电网频率 50Hz±10%
功率因数 ≥0.85
输出电压范围 40V-60V连续可调(对于48V系统)90V-140V连续可调（对于110V系统）180V-280V连续可调（对于220V系统）
输出限流 10%-110%le（单模块）
稳压精度 ≤±0.5%
稳流精度 ≤±0.5%
纹波系数 ≤±0.1%
均流度 ≤5%
效率 ≥90%
输出过压保护 280V±2V (220V)，140V±2V(110V)、60V±2V (48V)
绝缘电阻 ≥10MΩ
绝缘强度 输出对地、输入对地、输入对输出施加2KVAG，时间1min无飞弧、无闪络。
工作环境相对湿度 ≤90%
工作环境温度 -5℃~45℃
可闻嗓音 ≤45dB
外形尺寸(mm) 650高×560宽×280深
