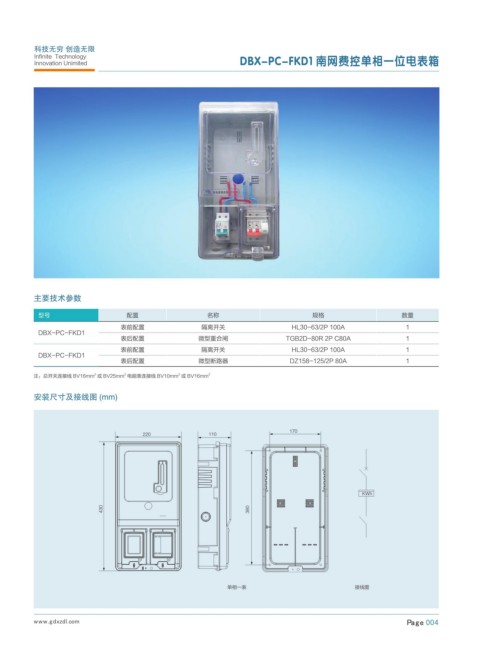

          Infinite  Technology                               DBX-PC-FKD1 南网费控单相一位电表箱
          Innovation Unimited



































         主要技术参数

           型号                    配置                  名称                         规格                    数量
                               表前配置                 隔离开关                  HL30-63/2P 100A              1
           DBX-PC-FKD1
                               表后配置                微型重合闸                 TGB2D-80R 2P C80A             1
                               表前配置                 隔离开关                  HL30-63/2P 100A              1
           DBX-PC-FKD1
                               表后配置                微型断路器                  DZ158-125/2P 80A             1

                                              2
                                2
         注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
                         2
         安装尺寸及接线图 (mm)
