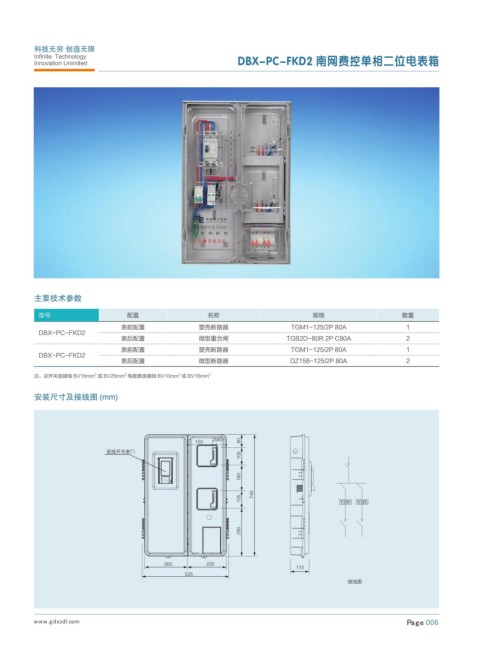

          Infinite  Technology                               DBX-PC-FKD2 南网费控单相二位电表箱
          Innovation Unimited



































          主要技术参数

           型号                    配置                  名称                         规格                    数量
                               表前配置                塑壳断路器                  TGM1-125/2P 80A              1
           DBX-PC-FKD2
                               表后配置                微型重合闸                 TGB2D-80R 2P C80A             2
                               表前配置                塑壳断路器                  TGM1-125/2P 80A              1
           DBX-PC-FKD2
                               表后配置                微型断路器                  DZ158-125/2P 80A             2

                         2
                                2
                                              2
         注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
          安装尺寸及接线图 (mm)





                            䔇㏫ᐬڟა䬔




                                                                                       ,8I  ,8I










                                                                                         接线图
