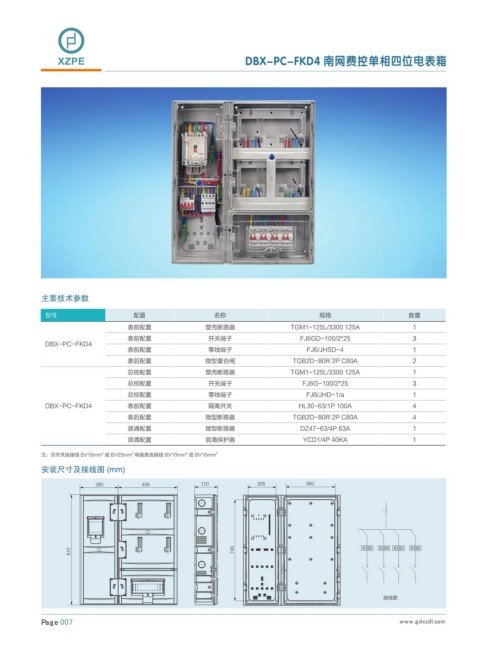

XZPE DBX-PC-FKD4 南网费控单相四位电表箱

主要技术参数

型号 配置 名称 规格 数量
表前配置 塑壳断路器 TGM1-125L/3300 125A 1
表前配置 开关端子 FJ6GD-100/2*25 3
DBX-PC-FKD4
表前配置 零线端子 FJ6/JHSD-4 1
表后配置 微型重合闸 TGB2D-80R 2P C80A 2
总控配置 塑壳断路器 TGM1-125L/3300 125A 1
总控配置 开关端子 FJ6G-100/2*25 3
总控配置 零线端子 FJ6/JHD-1/a 1
DBX-PC-FKD4 表前配置 隔离开关 HL30-63/1P 100A 4
表后配置 微型断路器 TGB2D-80R 2P C80A 4
浪涌配置 微型断路器 DZ47-63/4P 63A 1
浪涌配置 浪涌保护器 YCD1/4P 40KA 1
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I

接线图

ͮ͝ʹͲḤ̽̽̈́ ΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ
