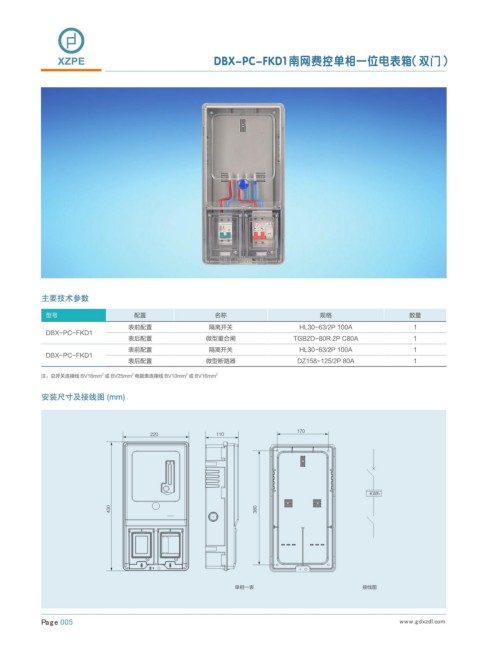

XZPE                                    DBX-PC-FKD1 南网费控单相一位电表箱（双门）




































           主要技术参数

            型号                     配置                  名称                         规格                    数量
                                 表前配置                 隔离开关                  HL30-63/2P 100A              1
            DBX-PC-FKD1
                                 表后配置                微型重合闸                 TGB2D-80R 2P C80A             1
                                 表前配置                 隔离开关                  HL30-63/2P 100A              1
            DBX-PC-FKD1
                                 表后配置                微型断路器                  DZ158-125/2P 80A             1

                                                2
                                  2
           注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
                           2
           安装尺寸及接线图 (mm)











                                                                                              ,8I












                                                            单相一表                            接线图
