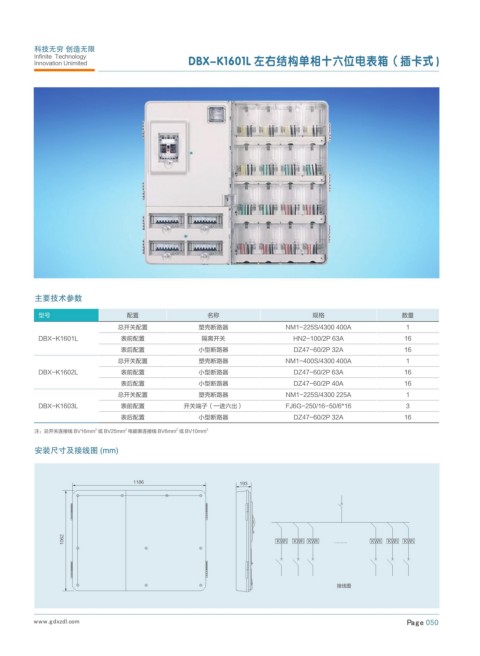

Infinite Technology DBX-K1601L 左右结构单相十六位电表箱（插卡式 )
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-225S/4300 400A 1
DBX-K1601L 表前配置 隔离开关 HN2-100/2P 63A 16
表后配置 小型断路器 DZ47-60/2P 32A 16
总开关配置 塑壳断路器 NM1-400S/4300 400A 1
DBX-K1602L 表前配置 小型断路器 DZ47-60/2P 63A 16
表后配置 小型断路器 DZ47-60/2P 40A 16
总开关配置 塑壳断路器 NM1-225S/4300 225A 1
DBX-K1603L 表前配置 开关端子（一进六出） FJ6G-250/16-50/6*16 3
表后配置 小型断路器 DZ47-60/2P 32A 16
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I

接线图
