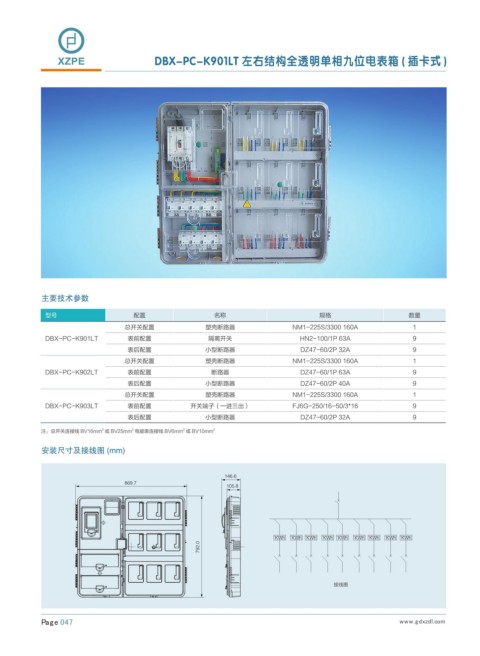

XZPE DBX-PC-K901LT 左右结构全透明单相九位电表箱 ( 插卡式 )

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-225S/3300 160A 1
DBX-PC-K901LT 表前配置 隔离开关 HN2-100/1P 63A 9
表后配置 小型断路器 DZ47-60/2P 32A 9
总开关配置 塑壳断路器 NM1-225S/3300 160A 1
DBX-PC-K902LT 表前配置 断路器 DZ47-60/1P 63A 9
表后配置 小型断路器 DZ47-60/2P 40A 9
总开关配置 塑壳断路器 NM1-225S/3300 160A 1
DBX-PC-K903LT 表前配置 开关端子（一进三出） FJ6G-250/16-50/3*16 9
表后配置 小型断路器 DZ47-60/2P 32A 9
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I

接线图

ͮ͝ʹͲḤ̽́̈́ ΄΄΄̻ʹͱ΅·ͱ͹̻Ͱͼͺ
