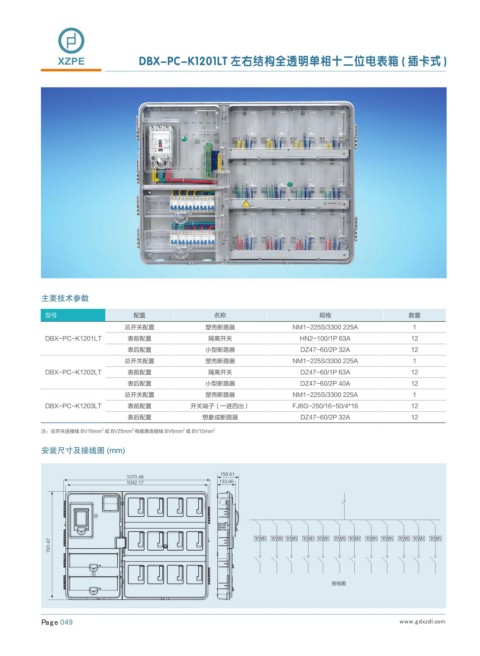

XZPE DBX-PC-K1201LT 左右结构全透明单相十二位电表箱 ( 插卡式 )

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K1201LT 表前配置 隔离开关 HN2-100/1P 63A 12
表后配置 小型断路器 DZ47-60/2P 32A 12
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K1202LT 表前配置 隔离开关 DZ47-60/1P 63A 12
表后配置 小型断路器 DZ47-60/2P 40A 12
总开关配置 塑壳断路器 NM1-225S/3300 225A 1
DBX-PC-K1203LT 表前配置 开关端子（一进四出） FJ6G-250/16-50/4*16 12
表后配置 想象成断路器 DZ47-60/2P 32A 12
2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I ,8I

接线图
