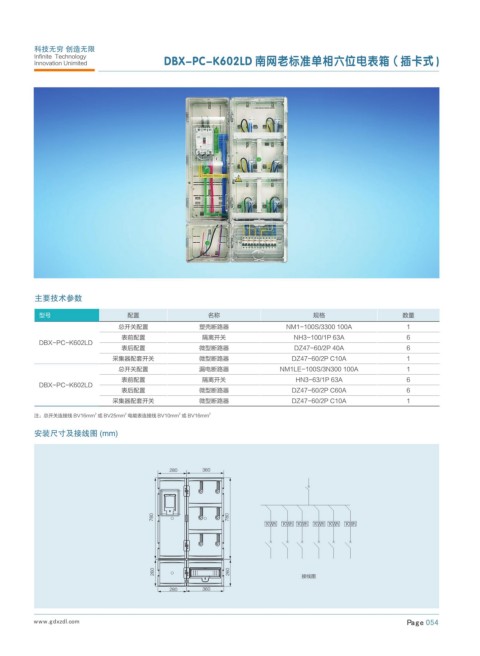

Infinite Technology DBX-PC-K602LD 南网老标准单相六位电表箱（插卡式 )
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
总开关配置 塑壳断路器 NM1-100S/3300 100A 1
表前配置 隔离开关 NH3-100/1P 63A 6
DBX-PC-K602LD
表后配置 微型断路器 DZ47-60/2P 40A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1
总开关配置 漏电断路器 NM1LE-100S/3N300 100A 1
表前配置 隔离开关 HN3-63/1P 63A 6
DBX-PC-K602LD
表后配置 微型断路器 DZ47-60/2P C60A 6
采集器配套开关 微型断路器 DZ47-60/2P C10A 1

2
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV10mm 或 BV16mm 2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I ,8I ,8I

接线图
