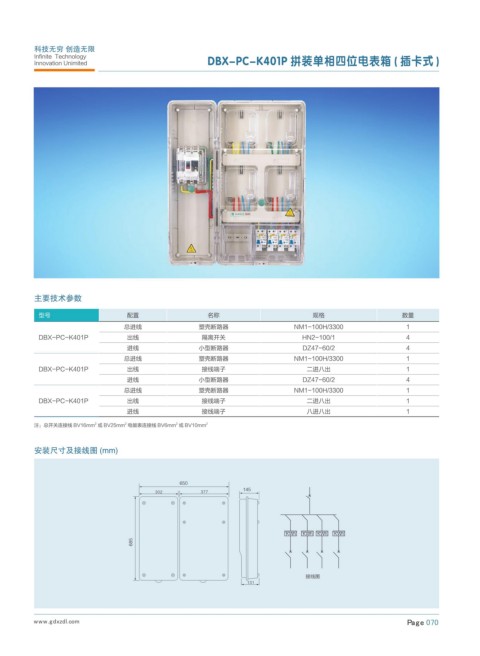

Infinite Technology DBX-PC-K401P 拼装单相四位电表箱 ( 插卡式 )
Innovation Unimited

主要技术参数

型号 配置 名称 规格 数量
总进线 塑壳断路器 NM1-100H/3300 1
DBX-PC-K401P 出线 隔离开关 HN2-100/1 4
进线 小型断路器 DZ47-60/2 4
总进线 塑壳断路器 NM1-100H/3300 1
DBX-PC-K401P 出线 接线端子 二进八出 1
进线 小型断路器 DZ47-60/2 4
总进线 塑壳断路器 NM1-100H/3300 1
DBX-PC-K401P 出线 接线端子 二进八出 1
进线 接线端子 八进八出 1
2
2
注：总开关连接线 BV16mm 或 BV25mm 电能表连接线 BV6mm 或 BV10mm 2
2
安装尺寸及接线图 (mm)

,8I ,8I ,8I ,8I

接线图
