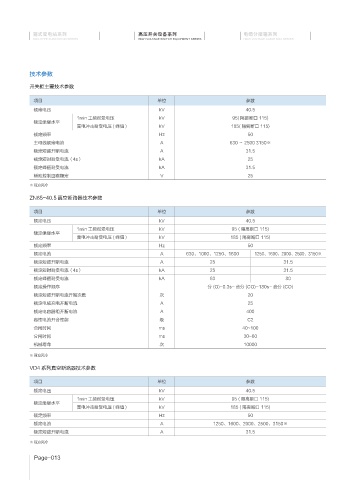

技术参数

开关柜主要技术参数

项目 单位 参数
额定电压 kV 40.5
1min 工频耐受电压 kV 95( 隔离断口 115)
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 185( 隔离断口 115)
额定频率 Hz 50
主母线额定电流 A 630 ～ 2500 3150※
额定短路开断电流 A 31.5
额定短时耐受电流（4s） kA 25
额定峰值耐受电流 kA 31.5
辅助控制回路额定 V 25
※ 强迫风冷

ZN85-40.5 真空断路器技术参数

项目 单位 参数
额定电压 kV 40.5
1min 工频耐受电压 kV 95 ( 隔离断口 115)
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 185 ( 隔离断口 115)
额定频率 Hz 50
额定电流 A 630、1000、1250、1600 1250、1600、2000、2500、3150※
额定短路开断电流 A 25 31.5
额定短时耐受电流（4s） kA 25 31.5
额定峰值耐受电流 kA 63 80
额定操作顺序 分 (O)-0.3s- 合分 (CO)-180s- 合分 (CO)
额定短路开断电流开断次数 次 20
额定电缆充电开断电流 A 25
额定电容器组开断电流 A 400
容性电流开合性能 级 C2
合闸时间 ms 40~100
分闸时间 ms 30~60
机械寿命 次 10000
※ 强迫风冷
VD4 系列真空断路器技术参数

项目 单位 参数
额定电压 kV 40.5
1min 工频耐受电压 kV 95 ( 隔离断口 115)
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 185 ( 隔离断口 115)
额定频率 Hz 50
额定电流 A 1250、1600、2000、2500、3150※
额定短路开断电流 A 31.5

※ 强迫风冷
