投运前的检查

开关柜应完成下列投运前的准备工作 :
检查开关柜的总体情况，目测检查开关柜、手车、隔离触头、绝缘部件等完全符合安装要求。检查主接地母线和柜外的变电站接地导体的联结是否可靠。清
理出开关柜内所有的剩余材料、物件和工具，用清洁的干软布擦拭绝缘部件表面粘附的灰尘和油脂。
如果需要，按 GB3906 或 IEC62271-200 进行主回路工频耐压试验。试验中应特别注意电压互感器和电缆等部件。若要从静触头引线时，可采用试验手车，
这将使联线更加方便。
接通辅助控制电源，用手动或电动控制进行开关装置的操作试验，同时观察相应的位置指示器，并检察机械和电气联锁的有效性。
本开关柜使用说明书放置于运行人员可以随时取到的地方。
遵守所有相关的安全规程，特别是电力设备安装规程，拆除危险工作区域内的接地线和短接线，保证开关柜内的断路器处于分闸状态。
按正常的规定程序给开关柜送电，并注意观察信号和指示器。依靠所接的高压源进行所有的测量并检查所有的功能，并注意任何异常情况。
特别提示：当开关柜处于备用和运行状态下，柜内板式加热器必须接通，投入使用！

开关柜的操作

盖板

接地开关操作孔

定位板 小活门
锁定杆

推进机构操作孔 推进机构 接地开关联锁操作杆

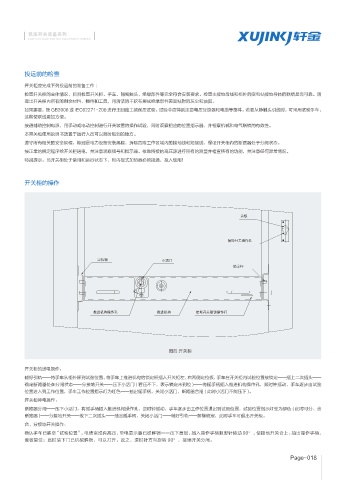

图四 开关柜

开关柜的送电操作：
辅好引轨——将手车从柜外移到试验位置，将手车上推进机构的锁定杆插入开关柜左、右两侧定位板，手车在开关柜内试验位置被锁定——插上二次插头——
确定断路器处在分闸状态——分接地开关——压下小活门 ( 若压不下，表示锁定未到位 )——将摇手柄插入推进机构操作孔，顺时钟摇动，手车逐步由试验
位置进入到工作位置，手车工作位置指示灯为红色——抽出摇手柄，关闭小活门，断路器合闸 ( 此时小活门不能压下 )。
开关柜停电操作：
断路器分闸——压下小活门，将摇手柄插入推进机构操作孔，逆时钟摇动，手车逐步由工作位置退出到试验位置，试验位置指示灯变为绿色 ( 此时可分、合
断路器 )——分接地开关——拔下二次插头——抽出摇手柄，关闭小活门——辅好引轨——解除锁定，此时手车可退出开关柜。
合、分接地开关操作：
确认手车已移至“试验位置”，电缆室没有高压，带电显示器已经解锁——压下盖板，插入操作手柄顺时针转动 90°，使接地开关合上。抽出操作手柄，
盖板复位；此时后下门已机械解锁，可以打开。反之，逆时针方向旋转 90°，接地开关分闸。
