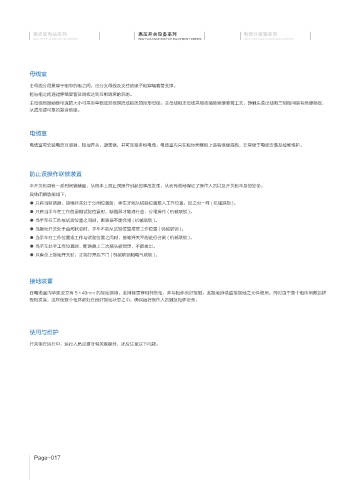

母线室
主母线分段贯穿于相邻的柜之间，由分支母线及支柱绝缘子和穿墙套管支撑。
柜与柜之间通过穿墙套管及隔板达到互相隔离的目的。
主母线根据额定电流的大小可采用单根或双根铜质或铝质的矩形母线。主母线和支母线采用收缩型绝缘套管工艺，静触头盒出线侧三相相间装有绝缘隔板，
从成形成可靠的复合绝缘。
电缆室
电缆室可安装电流互感器、接地开关、避雷器，并可连接多根电缆。电缆室内只在柜体两侧板上装有绝缘隔板，非常便于电缆安装及检修维护。
防止误操作联锁装置
本开关柜具有一系列闭锁装置，从根本上防止误操作引起的事故发生，从而有效地保证了操作人员以及开关柜本身的安全。
具体闭锁功能如下：
● 只有当断路器、接地开关处于分闸位置时，手车才能从试验位置推入工作位置，反之也一样 ( 机械联锁 )。
● 只有当手车在工作位置和试验位置时，断路器才能进行合、分闸操作 ( 机械联锁 )。
● 当手车在工作与试验位置之间时，断路器不能合闸 ( 机械联锁 )。
● 当接地开关处于合闸状态时，手车不能从试验位置推至工作位置 ( 机械联锁 )。
● 当手车在工作位置或工作与试验位置之间时，接地开关不能进行合闸 ( 机械联锁 )。
● 当手车处于工作位置时，断路器上二次插头被锁定，不能拔出。
● 只有合上接地开关时，才能打开后下门 ( 机械联锁和电气联锁 )。
接地装置
在电缆室内单独设立有 5×40mm 的接地铜排，此排能贯穿相邻各柜，并与柜体良好接触。此接地排供直接接地之元件使用。同时由于整个柜体用敷铝锌
板相拼连，这样使整个柜体都处在良好接地状态之中，确保运行操作人员触及柜体安全。
使用与维护
开关柜在运行中，运行人员应遵守有关规程外，还应注意以下问题：
