低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES

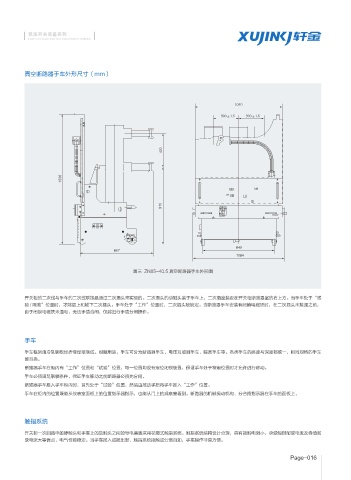

真空断路器手车外形尺寸（mm）
1040
300±1.5 300±1.5
400
1536
910
849
867
1084
图三 ZN85-40.5 真空断路器手车外形图
开关柜的二次线与手车的二次线联接是通过二次插头来实现的。二次插头的动触头装于手车上，二次插座装设在开关柜断路器室的右上方。当手车处于“试
验 / 隔离”位置时，才能插上和拔下二次插头。手车处于“工作”位置时，二次插头被锁定。当断路器手车安装有闭锁电磁铁时，在二次插头未接通之前，
由于闭锁电磁铁未通电，无法手动合闸，仅能进行手动分闸操作。
手车
手车框架由冷轧钢板经折弯焊接制成。根据用途，手车可分为断路器手车、电压互感器手车、隔离手车等。各类手车的高度与深度都统一，相同规格的手车
能互换。
断路器手车在柜内有“工作”位置和“试验”位置，每一位置均设有定位闭锁装置，保证手车处于特定位置时才允许进行移动。
手车必须满足联锁条件，保证手车移动之前断路器必须先分闸。
断路器手车推入手车柜内时，首先处于“试验”位置，然后由摇动手把将手车推入“工作”位置。
手车在柜内的位置既能从仪表室面板上的位置指示器指示，也能从门上的观察窗看到。断路器的机械操动机构、分合闸指示器在手车的面板上。
触指系统
开关柜一次回路中的静触头和手车上的动触头之间的导电装置采用花瓣式触指系统。触指系统结构设计合理，具有接触电阻小，承受短时耐受电流及峰值耐
受电流大等优点，电气性能稳定。当手车摇入或摇出时，触指系统接触或分离自如，手车操作非常方便。
