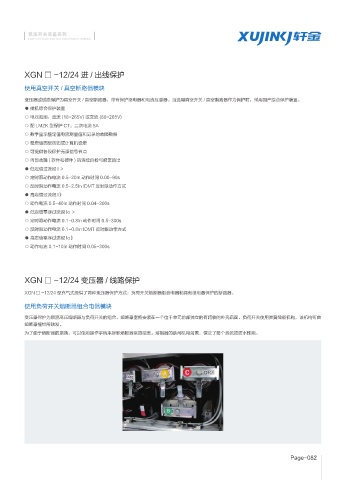

低压开关设备系列
LOW VOLTAGE SWITCH EQUIPMENT SERIES
XGN □ -12/24 进 / 出线保护
使用真空开关 / 真空断路器模块
变压器或线路保护为真空开关 / 真空断路器，带有保护继电器和电流互感器。当选用真空开关 / 真空断路器作为保护时，采用国产综合保护装置。
● 微机综合保护装置
○ 电压范围：直流 (18-265V) 或交流 (80-265V)
○ 配 LMZK 型保护 CT：二次电流 5A
○ 数字显示整定值电流测量值和记录的故障数据
○ 整定值面板按钮或计算机设定
○ 可提供各段保护无源信号节点
○ 内部故障 ( 软件和硬件 ) 的连续自检与报警输出
● 低定值过流段 I ＞
○ 定时限动作电流 0.5-20In 动作时间 0.00-99s
○ 反时限动作电流 0.5-2.5In IDMT 反时限动作方式
● 高定值过流段 I》
○ 动作电流 0.5-40In 动作时间 0.04-300s
● 低定值零序过流段 Io ＞
○ 定时限动作电流 0.1-0.8In 动作时间 0.5-300s
○ 反时限动作电流 0.1-0.8In IDMT 反时限动作方式
● 高定值零序过流段 Io》
○ 动作电流 0.1-10In 动作时间 0.05-300s
XGN □ -12/24 变压器 / 线路保护
XGN □ -12/24 型充气式提供了两种变压器保护方式；负荷开关熔断器组合电器和具有继电器保护的断路器。
使用负荷开关熔断器组合电器模块
变压器保护为限流高压熔断器与负荷开关的组合。熔断器室将安装在一个位于单元前部独立的有闭锁的外壳后面。负荷开关使用弹簧储能机构，该机构可由
熔断器撞针所触发。
为了便于熔断器的更换，可以使用操作手柄来拆卸熔断器室的端盖。熔断器的跳闸机构前置，保证了整个系统的防水性能。
