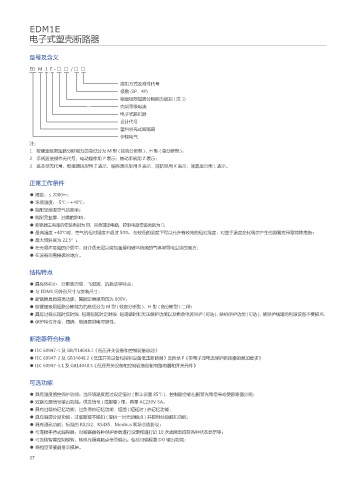

EDM1E
电子式塑壳断路器

型号及含义
ED M 1 E - □ □ / □ □

脱扣方式及附件代号
极数 (3P、4P)
额定极限短路分断能力级别 ( 注 1)
壳架等级电流
电子式脱扣器
设计代号
塑料外壳式断路器
伊顿电气
注：
1．按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H型(高分断型)；
2．手柄直接操作无代号：电动操作用 P 表示；转动手柄用 Z 表示；
3．基本型无代号，智能通讯型用 Z 表示，编程通讯型用 B 表示，消防型用 X 表示，液晶显示用 L 表示。

正常工作条件

● 海拔：≤ 2000m；
● 环境温度：-5℃ ~+40℃；
● 能耐受潮湿空气的影响；
● 能耐受盐雾、油雾的影响；
● 断路器主电路的安装类别为 III，其余辅助电路、控制电路安装类别为 lI；
● 最高温度 +40℃时，空气的相对湿度不超过 50%，在较低的湿度下可以允许有较高的相对湿度，对由于温度变化偶尔产生的凝露应采取特殊措施；
● 最大倾斜度为 22.5°；
● 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
● 在没有雨雪侵袭的地方。

结构特点
● 具有体积小、分断能力高、飞弧短、抗振动等特点；
● 与 EDM1 同外形尺寸与安装尺寸；
● 断路器具有隔离功能，其额定绝缘电压为 800V；
● 按额定极限短路分断能力的高低分为 M 型 ( 较高分断型 )、H型(高分断型)二种；
● 具有过载长延时反时限、 短路短延时定时限、 短路瞬时和欠压保护功能以及剩余电流保护 ( 可选 )， 缺相保护功能 ( 可选 )， 能保护线路的电源设备不受损坏 ；
● 保护特性齐全、精确、能提高供电可靠性。

断路器符合标准

● IEC 60947-1 及 GB/T14048.1《低压开关设备和控制设备总则》
● IEC 60947-2 及 GB14048.2《低压开关设备和控制设备低压断路器》及附录 F《带电子过电流保护断路器的附加要求》
● IEC 60947-5.1 及 GB14048.5《低压开关设备和控制设备控制电路电器和开关元件》

可选功能

● 具有温度监控保护功能：当环境温度超过设定值时 ( 默认设置 85℃ )，控制器会输出报警光电信号或使断路器分闸；
● 双路无源信号输出功能：供发信号 ( 或报警 ) 用，容量 AC230V 5A：
● 具有过载热记忆功能：过负荷热记忆功能、短路 ( 短延时 ) 热记忆功能：
● 具有消防分励功能：过载报警不脱扣 ( 提供一对无源触点 ) 并提供分励脱扣功能；
● 具有通讯功能：标准的 RS232、RS485、Modbus 现场总线协议；
● 可连接手持式编程器：对断路器各种保护参数进行设定和进行近 10 次故障查询及各种状态显示等；
● 可连接智能控制模转：转换光隔离触点信号输出，包括可编程器 DO 输出功能；
● 高档型带液晶显示模块。
37
