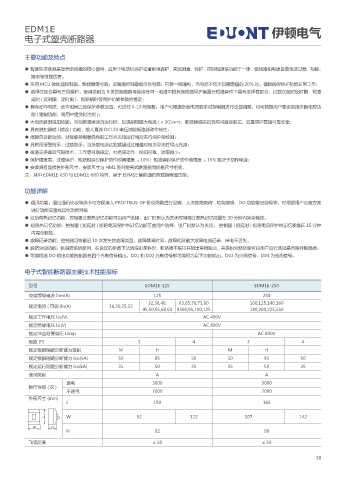

EDM1E 伊顿电气
电子式塑壳断路器

主要功能及特点
● 智能型控制器是塑壳断路器的核心部件，应用于电动机保护或者配电保护，实现测量、保护、控制和通信功能于一体，使线路和电源设备免受过载、短路、
接地等故障危害。
● 采用 MCU 微处理控制器，性能稳定可靠：该智能控制器能自供电源，只要一相通电，当电流不低于其额定值的 20% 时，都能确保保护功能正常工作；
● 选择性配合具有三段保护：使用类别为 B 类的断路器与连接在同一电路中的其他短路保护装置在短路条件下具有选择性配合：过载长延时反时限、短路
延时 ( 反时限、定时限 )、短路瞬时等保护功能参数的整定：
● 具有动作电流、动作时间三段保护参数设置，可进行 4-10 档调整：用户可根据负载电流要求对控制器进行设置调整，也可根据用户要求选择关断相应功
能 ( 定制功能，需用户定货时注明 )；
● 大电流瞬时脱扣功能：当在断路器闭合运行时，如遇到短路大电流 ( ≥ 201nm)，断路器磁脱扣机构可直接脱扣，双重保护更加可靠安全；
● 具有脱扣测试 ( 试验 ) 功能：输人直流 DC12V 电压试验断路器动作特性；
● 故障自诊断功能：对智能控制器自身的工作状态和运行情况进行保护和检测；
● 具有预报警指示、过载指示：当负载电流达到或超过过定值时相当导光柱导出光源；
● 磁通交换器双气隙技术：工作更可靠稳定，杜绝误动作、脱扣可靠、功率微小；
● 保护精度高：过载保护、短路短延时保护动作时间精度 ±10%；短路瞬时保护动作值精度 ±15% 取决于动作电流；
● 安装具有互换性外形尺寸、安装尺寸与 HM1 系列塑壳式断路器同规格尺寸相同。
注：其中 EDM1E-630 与 EDM1E-800 相同，基于 EDM1E 智能通讯型或编程通讯型。

功能详解

● 通讯功能：通过通讯协议转换卡可方便接入 PROFTBUS-DP 协议网数进行设定、上次故障查询、功能编辑、DO 功能输出纺程等，可根据用户自定方案
进行功能设置或其他功能升级
● 过负荷热记忆功能：控制器过载热记忆功能可由用户选择，出厂时默认为关闭控制器过载热记忆能量在 30 分钟内完全释放。
● 短路热记忆功能：控制器 ( 短延时 ) 短路电流保护热记忆功能可由用户选择，出厂时默认为关闭； 控制器 ( 短延时 ) 短路电流保护热记忆能量在 15 分钟
内完全释放。
● 故障记录功能：控制器可将最近 10 次发生的故障类型，故障跳闸时间，故障相及最大故障电流记录，掉电不丢失。
● 消防分励功能：供消防系统使用，在设定的参数下达到脱扣条件时，断路器不脱扣并输出常闭触点，并提供分励功能可由用户自行选择是否断开断路器。
● 可编程器 DO 输出功能控制器有四个光电信号输出，D01 和 D02 光电信号都可编程为以下功能输出，D03 为分闸信号，D04 为合闸信号。

电子式智能断路器主要技术性能指标

型号 EDM1E-125 EDM1E-250
壳架等级电流 Inm(A) 125 250
32,36,40, 63,65,70,75,80 100,125,140,160
额定电流 ( 可调 )In(A) 16,20,25,32
45,50,55,60,63 8590,95,100,125 180,200,225,250
额定工作电压 Ue(V) AC 400V
额定绝缘电压 Ui(V) AC 800V
额定冲击耐受电压 Uimp AC 800V
极数 (P) 3 4 3 4
额定极限短路分断能力级别 M H M H
额定极限短路分断能力 Icu(kA) 50 85 50 50 85 50
额定运行短路分断能力 Ics(kA) 35 50 35 35 50 35
使用类别 A A
通电 3000 3000
操作性能 ( 次 )
不通电 7000 7000
外形尺寸 (mm)
L 150 165

W 92 122 107 142
L
W H
H 92 90
飞弧距离 ≤ 50 ≤ 50

38
