IDM
漏电保护开关 /Earth Leakage Circuit Breaker
机械参数 / Mechanical Parameter
安装方式 采用 IEC 标准导轨安装
Moutily manner The standard IEC rail
2
端子接线能力 导线 1-25mm Conductor1-25mm 2
Terminal block capacity 母线排厚度 0.8-2mm Generatrix thickness 0.8-2mm
外壳宽度 二极 (2pole)35mm
Wase width 四极 (4pole)70mm
附件 /Auessories
辅助触点 ZJZ7-HK
Auxilicary contact
带报警指示触点 ZJZ7-NHK
Contact with alarm indication

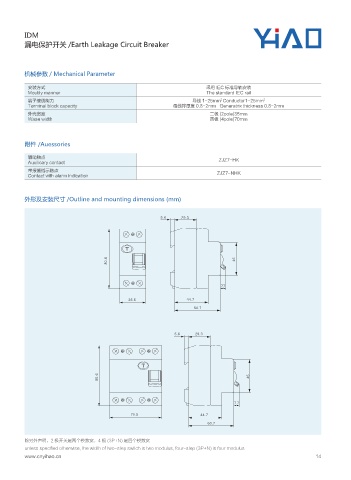

外形及安装尺寸 /Outline and mounting dimensions (mm)
除另外声明，2 极开关是两个模数宽，4 极 (3P+N) 是四个模数宽
unless specified otherwise, the width of two-step switch is two modulus, four-step (3P+N) is four modulus
