P. 13

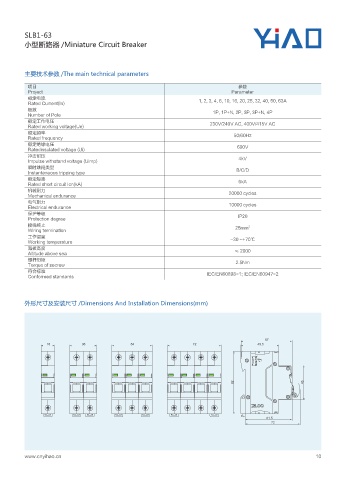

SLB1-63
小型断路器 /Miniature Circuit Breaker
主要技术参数 /The main technical parameters
项目 参数
Project Parameter
额定电流
Rated Current(In) 1, 2, 3, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63A
极数
Number of Pole 1P, 1P+N, 2P, 3P, 3P+N, 4P
额定工作电压
Rated working voltage(Ue) 230V/240V AC, 400V/415V AC
额定频率 50/60Hz
Rated frequency
额定绝缘电压 690V
Ratedinsulated voltage (Ui)
冲击耐压 4kV
Impulse withstand voltage (Uimp)
瞬时跳闸类型
Instantaneous tripping type B/C/D
额定短路
Rated short circuit Icn(kA) 6kA
机械耐力
Mechanical endurance 20000 cycles
电气耐力 10000 cycles
Electrical endurance
保护等级 IP20
Protection degree
接线终止 25mm 2
Wiring termination
工作温度
Working temperature -30 ~+70℃
海拔高度
Altitude above sea ≤ 2000
螺杆扭矩
Torque of secrew 2.5Nm
符合标准 IEC/EN60898-1; IEC/EN60947-2
Conformed standards
外形尺寸及安装尺寸 /Dimensions And Installation Dimensions(mm)
67
18 36 54 72 49.5
2.5Nm
13mm
82 45
61.5
72
