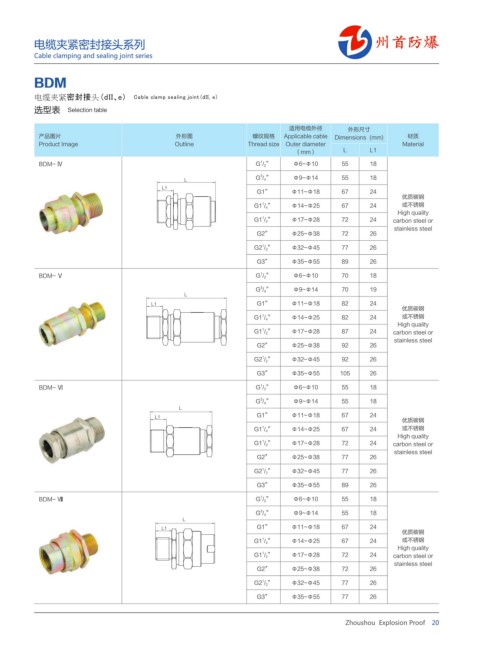

Page 29 - 河北州首防爆电器有限公司

电缆夹紧密封接头系列
Cable clamping and sealing joint series

BDM

׈ভࡃࣅૡٿࢤ๨ ̵ͱ͖͖aͲ̶ḤḤ ͐ͮͯ͹ͲḤͰ͹ͮͺͽḤ΀Ͳͮ͹ͶͻʹḤͷͼͶͻ΁Ḥ̵ͱ͖͖̹ḤͲ̶
选型表 Selection table

适用电缆外径 外形尺寸
产品图片 外形图 螺纹规格 Applicable cable Dimensions (mm) 材质
Product Image Outline Thread size Outer diameter Material
（mm） L L1
1
BDM- Ⅳ G / 2 ” Φ6~Φ10 55 18
3
G / 4 ” Φ9~Φ14 55 18
G1” Φ11~Φ18 67 24
优质碳钢
1
G1 / 4 ” Φ14~Φ25 67 24 或不锈钢
High quality
1
G1 / 2 ” Φ17~Φ28 72 24 carbon steel or
stainless steel
G2” Φ25~Φ38 72 26
1
G2 / 2 ” Φ32~Φ45 77 26
G3” Φ35~Φ55 89 26
1
BDM- Ⅴ G / 2 ” Φ6~Φ10 70 18
3
G / 4 ” Φ9~Φ14 70 19
G1” Φ11~Φ18 82 24
优质碳钢
1
G1 / 4 ” Φ14~Φ25 82 24 或不锈钢
High quality
1
G1 / 2 ” Φ17~Φ28 87 24 carbon steel or
stainless steel
G2” Φ25~Φ38 92 26
1
G2 / 2 ” Φ32~Φ45 92 26
G3” Φ35~Φ55 105 26
1
BDM- Ⅵ G / 2 ” Φ6~Φ10 55 18
3
G / 4 ” Φ9~Φ14 55 18
G1” Φ11~Φ18 67 24
优质碳钢
1
G1 / 4 ” Φ14~Φ25 67 24 或不锈钢
High quality
1
G1 / 2 ” Φ17~Φ28 72 24 carbon steel or
stainless steel
G2” Φ25~Φ38 77 26
1
G2 / 2 ” Φ32~Φ45 77 26
G3” Φ35~Φ55 89 26
1
BDM- Ⅷ G / 2 ” Φ6~Φ10 55 18
G / 4 ” Φ9~Φ14 55 18
3
G1” Φ11~Φ18 67 24
优质碳钢
1
G1 / 4 ” Φ14~Φ25 67 24 或不锈钢
High quality
1
G1 / 2 ” Φ17~Φ28 72 24 carbon steel or
stainless steel
G2” Φ25~Φ38 72 26
1
G2 / 2 ” Φ32~Φ45 77 26
G3” Φ35~Φ55 77 26

Zhoushou Explosion Proof 20
