河北州首防爆电器有限公司 电缆夹紧密封接头系列

HEBEI ZHOUSHOU EXPLOSION-PROOF ELECTRIC CO., LTD. Cable clamping and sealing joint series

BDM

׈ভࡃࣅૡٿࢤ๨ ̵ͱ͖͖aͲ̶ḤḤ ͐ͮͯ͹ͲḤͰ͹ͮͺͽḤ΀Ͳͮ͹ͶͻʹḤͷͼͶͻ΁Ḥ̵ͱ͖͖̹ḤͲ̶

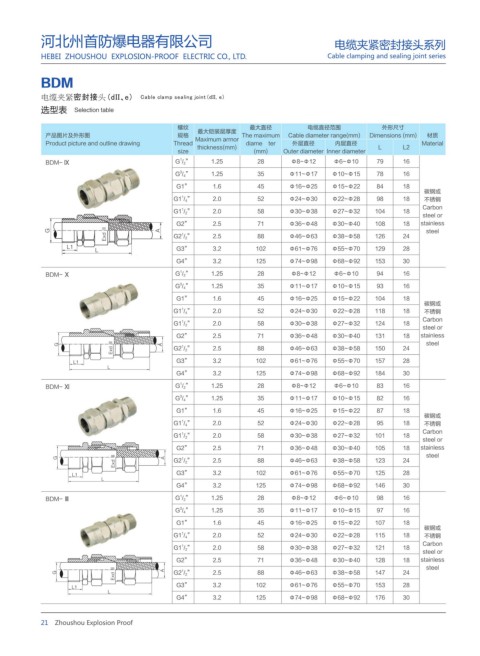

选型表 Selection table

螺纹 最大直径 电缆直径范围 外形尺寸
最大铠装层厚度
产品图片及外形图 规格 Maximum armor The maximum Cable diameter range(mm) Dimensions (mm) 材质
Product picture and outline drawing Thread thickness(mm) diame ter 外层直径 内层直径 L L2 Material
size (mm) Outer diameter Inner diameter
1
BDM- Ⅸ G / 2 ” 1.25 28 Φ8~Φ12 Φ6~Φ10 79 16
G / 4 ” 1.25 35 Φ11~Φ17 Φ10~Φ15 78 16
3
G1” 1.6 45 Φ16~Φ25 Φ15~Φ22 84 18
碳钢或
1
G1 / 4 ” 2.0 52 Φ24~Φ30 Φ22~Φ28 98 18 不锈钢
Carbon
G1 / 2 ” 2.0 58 Φ30~Φ38 Φ27~Φ32 104 18
1
steel or
G2” 2.5 71 Φ36~Φ48 Φ30~Φ40 108 18 stainless
steel
1
G2 / 2 ” 2.5 88 Φ46~Φ63 Φ38~Φ58 126 24
G3” 3.2 102 Φ61~Φ76 Φ55~Φ70 129 28
G4” 3.2 125 Φ74~Φ98 Φ68~Φ92 153 30
1
BDM- Ⅹ G / 2 ” 1.25 28 Φ8~Φ12 Φ6~Φ10 94 16
3
G / 4 ” 1.25 35 Φ11~Φ17 Φ10~Φ15 93 16
G1” 1.6 45 Φ16~Φ25 Φ15~Φ22 104 18
碳钢或
1
G1 / 4 ” 2.0 52 Φ24~Φ30 Φ22~Φ28 118 18 不锈钢
Carbon
1
G1 / 2 ” 2.0 58 Φ30~Φ38 Φ27~Φ32 124 18
steel or
G2” 2.5 71 Φ36~Φ48 Φ30~Φ40 131 18 stainless
steel
1
G2 / 2 ” 2.5 88 Φ46~Φ63 Φ38~Φ58 150 24
G3” 3.2 102 Φ61~Φ76 Φ55~Φ70 157 28
G4” 3.2 125 Φ74~Φ98 Φ68~Φ92 184 30
1
BDM- Ⅺ G / 2 ” 1.25 28 Φ8~Φ12 Φ6~Φ10 83 16
3
G / 4 ” 1.25 35 Φ11~Φ17 Φ10~Φ15 82 16
G1” 1.6 45 Φ16~Φ25 Φ15~Φ22 87 18
碳钢或
1
G1 / 4 ” 2.0 52 Φ24~Φ30 Φ22~Φ28 95 18 不锈钢
Carbon
1
G1 / 2 ” 2.0 58 Φ30~Φ38 Φ27~Φ32 101 18
steel or
G2” 2.5 71 Φ36~Φ48 Φ30~Φ40 105 18 stainless
steel
1
G2 / 2 ” 2.5 88 Φ46~Φ63 Φ38~Φ58 123 24
G3” 3.2 102 Φ61~Φ76 Φ55~Φ70 125 28
G4” 3.2 125 Φ74~Φ98 Φ68~Φ92 146 30
1
BDM- Ⅲ G / 2 ” 1.25 28 Φ8~Φ12 Φ6~Φ10 98 16
3
G / 4 ” 1.25 35 Φ11~Φ17 Φ10~Φ15 97 16
G1” 1.6 45 Φ16~Φ25 Φ15~Φ22 107 18
碳钢或
1
G1 / 4 ” 2.0 52 Φ24~Φ30 Φ22~Φ28 115 18 不锈钢
Carbon
1
G1 / 2 ” 2.0 58 Φ30~Φ38 Φ27~Φ32 121 18
steel or
G2” 2.5 71 Φ36~Φ48 Φ30~Φ40 128 18 stainless
steel
G2 / 2 ” 2.5 88 Φ46~Φ63 Φ38~Φ58 147 24
1
G3” 3.2 102 Φ61~Φ76 Φ55~Φ70 153 28
G4” 3.2 125 Φ74~Φ98 Φ68~Φ92 176 30
