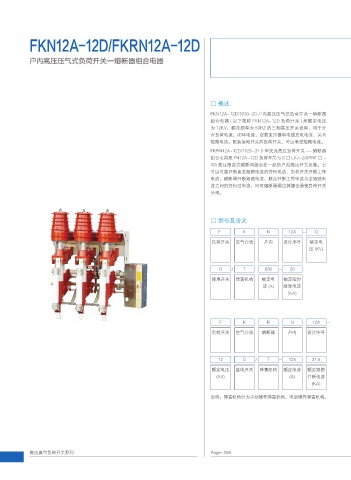

FKN12A-12D/FKRN12A-12D

户内高压压气式负荷开关—熔断器组合电器

□ 概述
FKN12A-12D/T630-20 户内高压压气式负荷开关—熔断器
组合电器 ( 以下简称 FKN12A-12D 负荷开关 ) 是额定电压
为 12KV，额定频率为 50HZ 的三相高压开关设备，用于分
合负荷电流，闭环电流，空载变压器和电缆充电电流，关合
短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12A-12D/T125-31.5 型交流高压负荷开关 -- 熔断器
组合电器是 FN12A-12D 负荷开关与 S □ LAJ-2(XRNT □ -
10) 高压限流式熔断器组合在一起的户内高压开关设备。它
可以可靠开断直至短路电流的任何电流、负荷开关开断工作
电流，熔断器开断短路电流，联合开断工作电流与全短路电
流之间的任何过电流，同时熔断器通过其撞击器使负荷开关
分闸。

□ 型号及含义
F K N 12A - 12

负荷开关 空气介质 户内 设计序号 额定电
压 (KV)

D / T 630 - 20

接地开关 弹簧机构 额定电 额定短时
流 (A) 耐受电流
(KA)

F K R N 12A -
负荷开关 空气介质 熔断器 户内 设计序号

12 D / T - 125 31.5
额定电压 接地开关 弹簧机构 额定电流 额定短路
(KV) (A) 开断电流
(KA)

说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。
