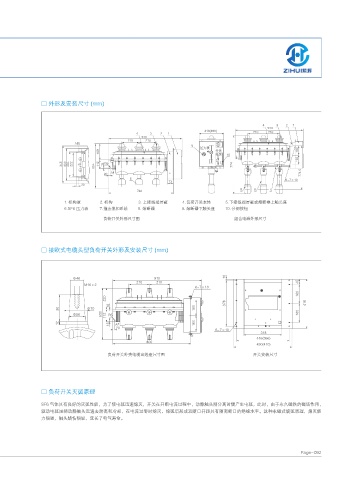

□ 外形及安装尺寸 (mm)

#خ

רօᛓ
Ռئ
৉ԉ

4
#
g

1. 机构罩 2. 机构 3. 上接线端屏蔽 4. 负荷开关本体 5.下接线端屏蔽或熔断器上触头座
6.SF6 压力表 7. 撞击脱扣系统 8. 熔断器 9. 熔断器下触头座 10. 分闸按钮
负荷开关外形尺寸图 组合电器外形尺寸

□ 接欧式电缆头型负荷开关外形及安装尺寸 (mm)



/ g
g


 4
#

g

负荷开关外壳电缆出线座尺寸图 开关安装尺寸

□ 负荷开关灭弧原理
SF6 气体具有良好的灭弧性能，为了使电弧迅速熄灭，开关在开断电流过程中，动静触头刚分离时便产生电弧，此时，由于永久磁铁的磁场作用，
驱动电弧围绕动静触头迅速去游离和冷却，在电流过零时熄灭，熄弧后形成双断口开距具有隔离断口的绝缘水平。这种永磁式旋弧原理，熄灭能
力很强，触头烧伤很轻，延长了电气寿命。
