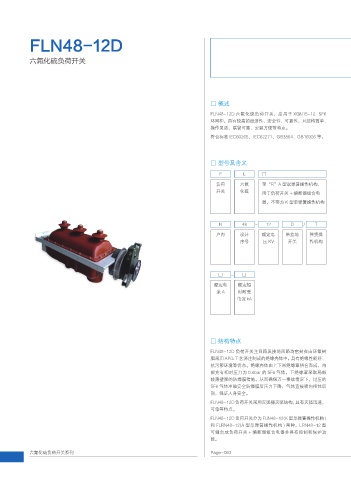

FLN48-12D

六氟化硫负荷开关

□ 概述
FLN48-12D 六氟化硫负荷开关，应用于 XGN15-12 SF6
环网柜，具有较高的经济性、安全性、可靠性，且结构简单、
操作灵活、联锁可靠、安装方便等特点。
符合标准 lEC60265、IEC62271、GB3804、GB16926 等。

□ 型号及含义

F L □
负荷 六氟 带“R”A 型双弹簧操作机构，
开关 化硫
用于负荷开关 + 熔断器组合电
器，不带为 K 型单弹簧操作机构

N 48 - 12 D / T
户内 设计 额定电 带接地 弹簧操
序号 压 KV 开关 作机构

□ - □

额定电 额定短
流A 时耐受
电流 kA

□ 结构特点
FLN48-12D 负荷开关主回路及接地回路均密封在由环氧树
脂采用 APG 工艺浇注制成的绝缘壳体中，具有绝缘性能好、
抗污秽环境等优点。绝缘壳体由上下两绝缘罩拼合而成，内
部充有相对压力为 0.4bar 的 SF6 气体，下绝缘罩采取局部
较薄壁厚的防爆膜措施，从而确保万一事故情况下，过压的
SF6 气体冲破安全防爆膜后压力下降，气体直接喷向柜体后
部，保证人身安全。
FLN48-12D 负荷开关采用灭弧栅灭弧结构，具有灭弧迅速，
可靠等特点。
FLN48-12D 负荷开关分为 FLN48-12(K 型单弹簧操作机构 )
和 FLRN48-12(A 型单弹簧操作机构 ) 两种，LRN48-12 型
可组合成负荷开关 + 熔断器组合电器并具有控制和保护功
能。
