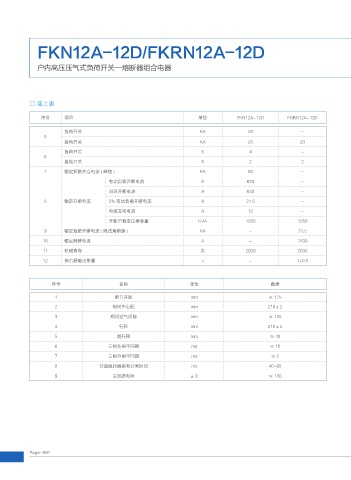

FKN12A-12D/FKRN12A-12D

户内高压压气式负荷开关—熔断器组合电器

□ 接上表

序号 项目 单位 FKN12A-12D FKRN12A-12D

负荷开关 KA 20 -
5
接地开关 KA 20 20
负荷开关 S 4 -
6
接地开关 S 2 2
7 额定短路关合电流 ( 峰值 ) KA 50 -
有功负载开断电流 A 630 -

闭环开断电流 A 630 -
8 额定开断电流 5% 有功负载开断电流 A 31.5 -
电缆充电电流 A 10 -
开断空载变压器容量 KVA 1250 1250
9 额定短路开断电流 ( 限流熔断器 ) KA - 31.5
10 额定转移电流 A - 1200
11 机械寿命 次 2000 2000

12 撞击器输出能量 J - 1+0.5

序号 名称 单位 数据

1 断口开距 mm ≥ 175
2 相间中心距 mm 210±2

3 相间空气间隙 mm ≥ 125
4 行程 mm 210±4
5 超行程 mm ≥ 40
6 三相合闸不同期 ms ≤ 10
7 三相分闸不同期 ms ≤5
8 分励脱扣器固有分闸时间 ms 40~65
9 主回路电阻 μΩ ≤ 130
