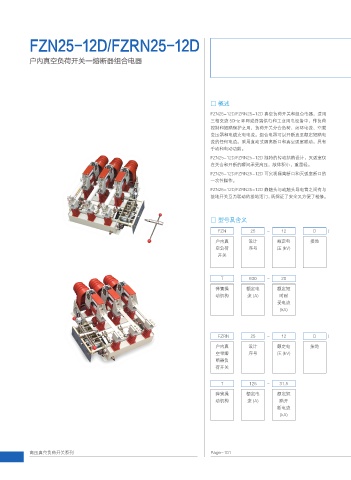

FZN25-12D/FZRN25-12D

户内真空负荷开关—熔断器组合电器

□ 概述
FZN25-12D/FZRN25-12D 真空负荷开关和组合电器，适用
三相交流 50Hz 环网或终端供电和工业用电设备中，作负荷
控制和短路保护之用，负荷开关分合负荷、闭环电流、空载
变压器和电缆充电电流。组合电器可以开断直至额定短路电
流的任何电流。采用直动式隔离断口和真空弧室联动。具有
手动和电动功能。
FZN25-12D/FZRN25-12D 独特的传动结构设计，灭弧室仅
在关合和开断的瞬间承受高压，故体积小，重量轻。
FZN25-12D/FZRN25-12D 可实现隔离断口和灭弧室断口的
一次性操作。
FZN25-12D/FZRN25-12D 静触头与动触头导电筒之间有与
接地开关互为联动的接地活门，既保证了安全又方便了检修。

□ 型号及含义

FZN 25 - 12 D /
户内真 设计 额定电 接地
空负荷 序号 压 (kV)
开关

T 630 - 20

弹簧操 额定电 额定短
动机构 流 (A) 时耐
受电流
(kA)

FZRN 25 - 12 D /
户内真 设计 额定电 接地
空带熔 序号 压 (kV)
断器负
荷开关

T 125 - 31.5
弹簧操 额定电 额定短
动机构 流 (A) 路开
断电流
(kA)
