Page 111 - 浙江紫辉电力设备有限公司
P. 111

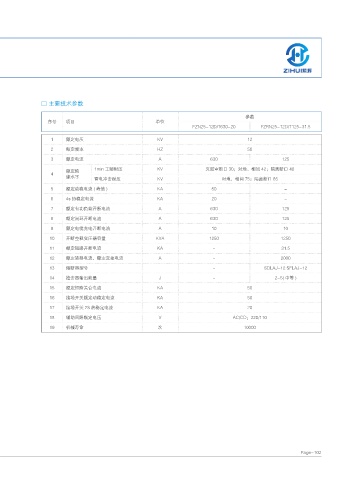

□ 主要技术参数
参数
序号 项目 单位
FZN25-12D/T630-20 FZRN25-12D/T125-31.5
1 额定电压 KV 12
2 额定频率 HZ 50
3 额定电流 A 630 125
1min 工频耐压 KV 灭弧室断口 30；对地、相间 42；隔离断口 48
额定绝
4
缘水平 雷电冲击耐压 KV 对地、相间 75；隔离断口 85
5 额定动稳电流 ( 峰值 ) KA 50 -
6 4s 热稳定电流 KA 20 -
7 额定有功负载开断电流 A 630 125
8 额定闭环开断电流 A 630 125
9 额定电缆充电开断电流 A 10 10
10 开断空载变压器容量 KVA 1250 1250
11 额定短路开断电流 KA - 31.5
12 额定转移电流、额定交接电流 A - 2000
13 熔断器型号 - SDLAJ-12 SFLAJ-12
14 撞击器输出能量 J - 2-5( 中等 )
15 额定短路关合电流 KA 50
16 接地开关额定动稳定电流 KA 50
17 接地开关 2S 热稳定电流 KA 20
18 辅助回路额定电压 V AC/CD：220/110
19 机械寿命 次 10000
