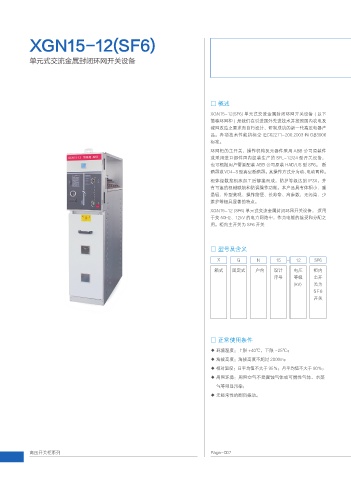

XGN15-12(SF6)

单元式交流金属封闭环网开关设备

□ 概述
XGN15-12(SF6) 单元式交流金属封闭环网开关设备 ( 以下
简称环网柜 ) 是我们在引进国外先进技术并按照国内农电及
城网改造之要求而自行设计、研制成功的新一代高压电器产
品。各项技术性能指标全 IEC62271-200:2003 和 GB3906
标准。
环网柜的主开关、操作机构及元器件采用 ABB 公司原装件
或采用进口部件国内组装生产的 SFL-12/24 型开关设备，
也可根据用户需要配装 ABB 公司原装 HAD/US 型 SF6。 断
路器或VD4-S型真空断路器。 其操作方式分为动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并
有可靠的机械联锁和防误操作功能。本产品具有体积小、重
量轻、外型美观、操作简便、长寿命、高参数、无污染、少
维护等极具显著的特点。
XGN15-12 (SF6) 单元式交流金属封闭环网开关设备， 适用
于交 50Hz、12kV 的电力网络中，作为电能的接受和分配之
用。柜内主开关为 SF6 开关

□ 型号及含义
X G N 15 - 12 SF6

箱式 固定式 户内 设计 电压 柜内
序号 等级 主开
(kV) 关为
SF6
开关

□ 正常使用条件

◆ 环境温度：上限 +40℃，下限 -25℃；
◆ 海拔高度：海拔高度不超过 2000m；
◆ 相对温度：日平均值不大于 95％；月平均值不大于 90％；
◆ 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸
气等明显污染；
◆ 无经常性的剧烈振动。
