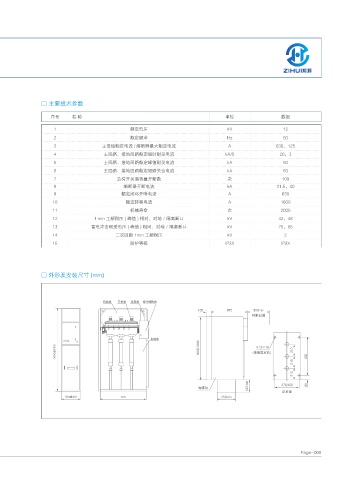

Page 17 - 浙江紫辉电力设备有限公司
P. 17
□ 主要技术参数
序号 名 称 单位 数据
1 额定电压 kV 12
2 额定频率 Hz 50
3 主母线额定电流 / 熔断器最大额定电流 A 630，125
4 主回路、接地回路额定短时耐受电流 kA/S 20，3
5 主回路、接地回路额定峰值耐受电流 kA 50
6 主回路、接地回路额定短路关合电流 kA 50
7 负荷开关满容量开断数 次 100
8 熔断器开断电流 kA 31.5，40
9 额定闭环开断电流 A 630
10 额定转移电流 A 1600
11 机械寿命 次 2000
12 1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV 42，48
13 雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
14 二次回路 1min 工频耐压 kV 2
15 防护等级 IP3X IP3X
□ 外形及安装尺寸 (mm)
Page- 008
