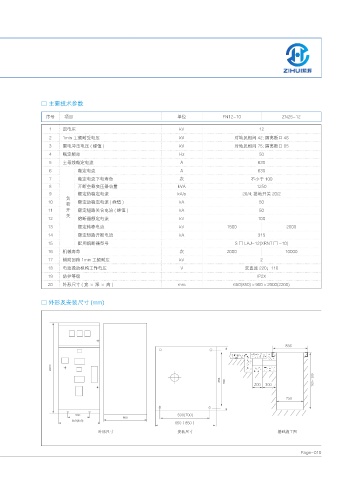

□ 主要技术参数

序号 项目 单位 FN12-10 ZN25-12
1 定电压 kV 12
2 1min 工频耐受电压 kV 对地及相间 42; 隔离断口 48
3 雷电冲击电压 ( 峰值 ) kV 对地及相间 75; 隔离断口 85
4 额定频率 Hz 50
5 主母线额定电流 A 630
6 额定电流 A 630
7 额定电流下电寿命 次 不小于 100
8 开断空载变压器容量 kVA 1250
9 额定热稳定电流 kA/s 20/4; 接地开关 20/2
负
10 荷 额定动稳定电流 ( 峰值 ) kA 50
11 开 额定短路关合电流 ( 峰值 ) kA 50
关
12 熔断器额定电流 kV 100
13 额定转移电流 kV 1500 2000
14 额定短路开断电流 kA 315
15 配用熔断器型号 S □ LAJ-12(XRNT □ -10)
16 机械寿命 次 2000 10000
17 辅助回路 1min 工频耐压 kV 2
18 电动操动机构工作电压 V 交直流 220；110
19 防护等级 IP2X
20 外形尺寸(宽×深×高) mm 650(850)×900×2000(2200)

□ 外形及安装尺寸 (mm)

_

喋 喌
โᒎᅦᄤ Ⴕ㷱ᅦᄤ ദ⵬᫩጑ప

Page- 010
