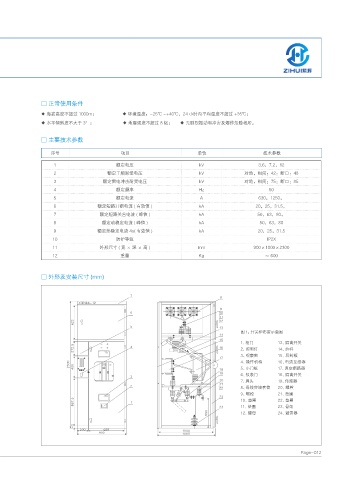

Page 21 - 浙江紫辉电力设备有限公司

□ 正常使用条件
◆ 海拔高度不超过 1000m； ◆ 环境温度：-25℃ ~+40℃，24 小时内平均温度不超过 +35℃；
◆ 水平倾斜度不大于 3°； ◆ 地震强度不超过 8 级； ◆ 无剧烈振动和冲击及爆炸危险场所。

□ 主要技术参数

序号 项目 单位 技术参数

1 额定电压 kV 3.6，7.2，12
2 额定工频耐受电压 kV 对地，相间：42：断口：48
3 额定雷电冲击耐受电压 kV 对地，相间：75：断口：85
4 额定频率 Hz 50
5 额定电流 A 630，1250，
6 额定短路开断电流 ( 有效值 ) kA 20，25，31.5，
7 额定短路关合电流 ( 峰值 ) kA 50，63，80，
8 额定动稳定电流 ( 峰值 ) kA 50，63，80
9 额定热稳定电流 4s( 有效值 ) kA 20，25，31.5
10 防护等级 IP2X
11 外形尺寸(宽×深×高) mm 900×1000×2300
12 重量 Kg ≈ 600

□ 外形及安装尺寸 (mm)

:)0

图 1：开关柜布置示意图

1、柜门 13、隔离开关
2、照明灯 14、拉杆
3、观察窗 15、后封板

4、操作机构 16、电流互感器
17、真空断路器
5、小门板

6、仪表门 18、隔离开关

7、眉头 19、传感器

8、母线穿墙套管 20、螺栓
9、螺栓 21、垫圈

10、垫圈 22、垫圈
11、垫圈 23、骨架
12、螺母 24、避雷器
