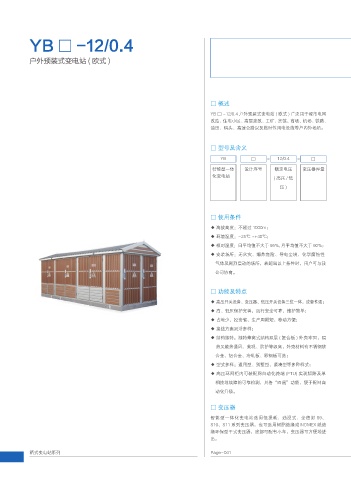

YB □ -12/0.4
户外预装式变电站 ( 欧式 )
□ 概述
YB □ -12/0.4 户外预装式变电站 ( 欧式 ) 广泛用于城市电网
改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、
油田、码头、高速公路以及临时性用电设施等户内外场所。
□ 型号及含义
YB □ - 12/0.4 - □
智能型一体 设计序号 额定电压 变压器容量
化变电站
(高压/低
压)
□ 使用条件
◆ 海拔高度：不超过 1000m；
◆ 环境温度：-25℃ ~+40℃；
◆ 相对湿度：日平均值不大于 95%, 月平均值不大于 90%；
◆ 安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性
气体及剧烈震动的场所，若超出以上条件时，用户可与我
公司协商。
□ 功能及特点
◆ 高压开关设备、变压器、低压开关设备三位一体，成套性强；
◆ 高、低压保护完善，运行安全可靠，维护简单；
◆ 占地少，投资省、生产周期短、移动方便；
◆ 接线方案灵活多样；
◆ 结构独特：独特蜂窝式结构双层 ( 复合板 ) 外壳牢固，隔
热又散热通风、美观、防护等级高，外壳材料有不锈钢钦
合金、铝合金、冷轧板、彩钢板可选；
◆ 型式多样：通用型、别墅型、紧凑型等多种样式；
◆ 高压环网柜内可装配网自动化终端 (FTU) 实现短路及单
相接地故障的可靠检测，具备“四遥”功能，便于配网自
动化升级。
□ 变压器
智能型一体化变电站选用低损耗、油浸式、全密封 S9、
S10、S11 系列变压器，也可选用树脂绝缘或 NOMEX 纸绝
缘环保型干式变压器，底部可配有小车，变压器可方便地进
出。
