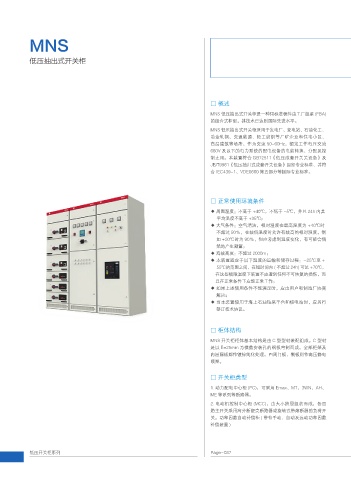

MNS
低压抽出式开关柜
□ 概述
MNS 低压抽出式开关柜是一种用标准模件由工厂组装 (FBA)
的组合式柜型，其技术已达到国际先进水平。
MNS 低压抽出式开关柜适用于发电厂、变电站、石油化工、
冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、
高层建筑等场所、作为交流 50~60Hz，额定工作电压交流
660V 及以下的电力系统的配电设备的电能转换、分配及控
制之用。本装置符合 GB72511《低压成套开关关设备》及
JB/T9961《低压抽出式成套开关设备》国家专业标准、并符
合 IEC439-1、VDE0660 第五部分等国际专业标准。
□ 正常使用环境条件
◆ 周围温度：不高于 +40℃，不低于 -5℃，并且 24h 内其
平均温度不高于 +35℃；
◆ 大气条件：空气清洁，相对湿度在最高温度为 +40℃时
不超过 50％，在较低温度时允许有较高的相对湿度，例
如 +20℃时为 90％，但应考虑到温度变化，有可能会偶
然地产生凝露；
◆ 海拔高度：不超过 2000m；
◆ 本装置适应于以下温度的运输和储存过程：-25℃至 +
55℃的范围之间，在短时间内 ( 不超过 24h) 可达 +70℃，
在这些极限温度下装置不应遭到任何不可恢复的损伤，而
且在正常条件下应能正常工作；
◆ 如果上述使用条件不能满足时，应由用户和制造厂协商
解决；
◆ 当本装置使用于海上石油钻采平台和核电站时，应另行
签订技术协议。
□ 柜体结构
MNS 开关柜柜体基本结构是由 C 型型材装配组成。C 型材
是以 E=25mm 为模数安装孔的钢板弯制而成。全部柜架及
内层隔板都作镀锌纯化处理。四周门板，侧板则作高压静电
喷塑。
□ 开关柜类型
1. 动力配电中心柜 (PC)：可采用 Emax、MT、3WN、AH、
ME 等系列等断路器。
2. 电动机控制中心柜 (MCC)：由大小抽屉组装而成，各回
路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开
关。功率因数自动补偿柜 ( 带有手动、自动及远动功率因数
补偿装置 )
