Page 48 - 浙江紫辉电力设备有限公司

JP

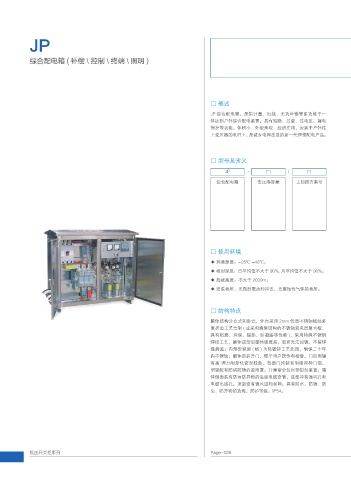

综合配电箱 ( 补偿 \ 控制 \ 终端 \ 照明 )

□ 概述
JP 综合配电箱，是集计量、出线、无功补偿等多功能于一
体达到户外综合配电装置，具有短路、过载、过电压、漏电
保护等功能，体积小、外型美观、经济实用，安装于户外柱
上变压器的电杆上，是城乡电网改造的新一代理想配电产品。

□ 型号及含义
JP - □ / □

综合配电箱 变压器容量 主回路方案号

□ 使用环境

◆ 环境温度：-25℃ +40℃；
◆ 相对湿度：日平均值不大于 90%, 月平均值不大于 90%；
◆ 海拔高度：不大于 2000m；
◆ 安装场所：无剧烈震动和冲击、无腐蚀性气体的场所。

□ 结构特点
箱体结构分立式和卧式，外壳采用 2mm 优质不镑钢板经多
重折边工艺弯制 ( 或采用蜂窝结构的不锈钢双夹层复合板，
具有阻燃、环保、隔热、防凝露等性能 )，采用特殊不锈钢
焊接工艺，箱体成型后整体强度高，表面光洁如镜，不留焊
缝痕迹；内部安装梁 ( 板 ) 为热镀锌工艺处理，确保二十年
内不锈蚀；箱体前后开门，便于用户操作和检修，门四周镶
有高 弹力耐老化密封胶条，每扇门均装有明暗两种门锁，
明锁配有防堵防锈的遮雨罩；计量室全封闭带铅封装置；箱
体侧面装有防雨防异物的进线电缆穿管，底部冲有通风孔和
电缆出线孔，顶部设有通风道和丝网，具有防水、防锈、防
尘、防异物的功能，防护等级：IP54。

低压开关柜系列 Page- 039
