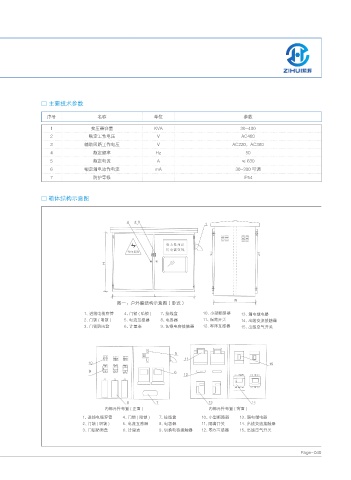

P. 49
□ 主要技术参数
序号 名称 单位 参数
1 变压器容量 KVA 30-400
2 额定工作电压 V AC400
3 辅助回路工作电压 V AC220，AC380
4 额定频率 Hz 50
5 额定电流 A ≤ 630
6 额定漏电动作电流 mA 30~300 可调
7 防护等级 IP54
□ 箱体结构示意图
1、进线电缆穿管 4、门锁 ( 暗锁 ) 7、接线盒 10、小型断路器 13、漏电继电器
2、门锁 ( 明锁 ) 5、电流互感器 8、电容器 11、隔离开关 14、出线交流接触器
3、门锁防雨盒 6、计量表 9、切换电容接触器 12、零序互感器 15、出线空气开关
内部元件布置 ( 正面 ) 内部元件布置 ( 背面 )
1、进线电缆穿管 4、门锁 ( 暗锁 ) 7、接线盒 10、小型断路器 13、漏电继电器
2、门锁 ( 明锁 ) 5、电流互感器 8、电容器 11、隔离开关 14、出线交流接触器
3、门锁防雨盒 6、计量表 9、切换电容接触器 12、零序互感器 15、出线空气开关
Page-040
