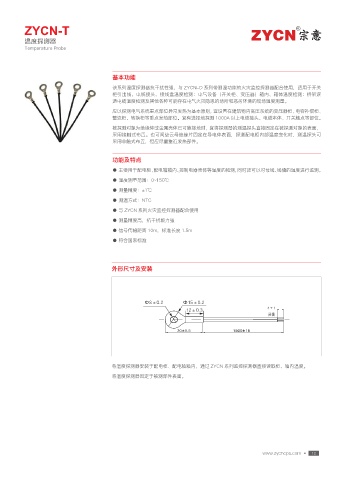

ZYCN-T R

温度探测器
Temperature Probe

基本功能
该系列温度探测器抗干扰性强，与 ZYCN-D 系列带测温功能的火灾监控探测器配合使用，适用于开关
柜引出线、电缆接头、接线盒温度检测；电气设备（开关柜、变压器）箱内、箱体温度检测；桥架遂
道电缆温度检测及其他各种可能存在电气火灾隐患的场所和恶劣环境的现场温度测量。
应以探测电气系统重点部位异常发热为基本原则，宜设置在建筑物内高压系统的变压器柜、电容补偿柜、
整流柜、转换柜等重点发热部位。宜有选择地探测 1000A 以上电缆接头、电缆本体、开关触点等部位。
被探测对象为绝缘体或金属壳体已可靠接地时，宜将探测器的测温探头直接固定在被探测对象的表面，
采用接触式布置。也可间垫云母绝缘片固定在导电体表面，探测配电柜内部温度变化时，测温探头可
采用非触式布置，但应尽量靠近发热部件。

功能及特点
● 主要用于配电柜、配电箱箱内、控制电器壳体等温度的检测，同时还可以对母线、线槽的温度进行监测。
● 温度测量范围：0~150℃
● 测量精度：±1℃
● 测温方式：NTC

● 与 ZYCN 系列火灾监控探测器配合使用
● 测量精度高，抗干扰能力强
● 信号传输距离 10m，标准长度 1.5m
● 符合国家标准

外形尺寸及安装

Í d Í d
d

将温度探测器安装于配电柜、配电箱箱内，通过 ZYCN 系列监控探测器直接读取柜、箱内温度。
将温度探测器固定于被测部件表面。
