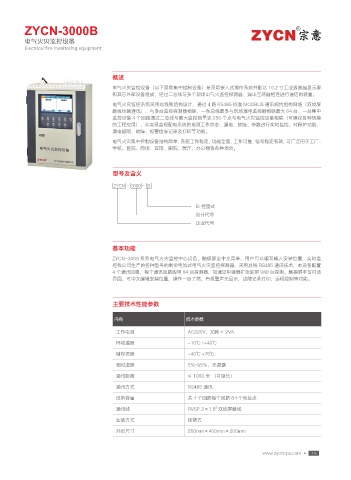

ZYCN-3000B R
电气火灾监控设备
Electrical fire monitoring equipment
概述
电气火灾监控设备（以下简称集中控制设备）是采用嵌入式操作系统并配以 10.2 寸工业级液晶显示屏
和其它外部设备组成，经过二总线与多个现场电气火监控探测器、漏电互感器相连进行通信的装置。
电气火灾监控系统采用总线制结构设计，通过 4 路 RS485 标准 MODBUS 通讯规约组构网络（双绞屏
蔽线传输通讯），与多台监控探测器相联、一条总线最多与现场漏电监控器相联最大 64 台、一台集中
监控设备 4 个回路通过二总线与最大监控容量达 256 个点与电气火灾监控设备相联（可满足各种规模
的工程应用），从实现监视配电系统的电源工作状态、漏电、故障、参数进行实时监控、对保护功能、
漏电超限、故障、报警信息记录及打印等功能。
电气火灾集中控制设备结构简单，系统工作稳定，功能全面，工作可靠，信号稳定有效，可广泛用于工厂、
学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。
型号及含义
ZYCN - 3000 - B
B: 挂壁式
设计代号
企业代号
基本功能
ZYCN-3000 系列电气火灾监控中心设备，触摸屏全中文菜单，用户可以编写输入安装位置，实时监
控我公司生产的各种型号的剩余电流式电气火灾监控探测器，采用总线 RS485 通讯技术，本设备配置
4 个通讯回路，每个通讯回路能带 64 台探测器，如通过中继器扩张能带 988 台探测。触摸屏手写对话
界面，可中文编辑安装位置，操作一目了然，有报警声光显示，故障记录打印，远程控制等功能。
主要技术性能参数
内容 技术参数
工作电源 AC220V，功耗＜ 2VA
环境温度 -10℃ ~+40℃
储存温度 -40℃ +75℃
相对湿度 5%~95%，无凝露
通讯距离 ≤ 1000 米 （可延长）
通讯方式 RS485 通讯
设备容量 共 4 个回路每个回路 64 个地址点
2
通讯线 RVSP 2×1.5 双绞屏蔽线
安装方式 挂壁式
外形尺寸 550mm×400mm×200mm
