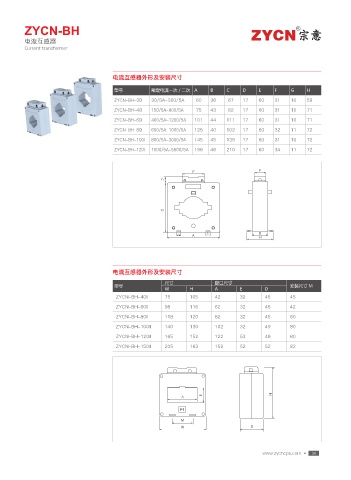

ZYCN-BH R

电流互感器
Current transformer

电流互感器外形及安装尺寸

型号 额定电流一次 / 二次 A B C D E F G H
ZYCN-BH-30I 30/5A-300/5A 60 36 67 17 60 31 10 59
ZYCN-BH-40I 150/5A-800/5A 75 43 82 17 60 31 10 71
ZYCN-BH-60I 400/5A-1200/5A 101 44 111 17 60 31 10 71
ZYCN-BH-80I 600/5A-1000/5A 125 40 102 17 60 32 11 72
ZYCN-BH-100I 800/5A-3000/5A 145 45 139 17 60 31 10 72

ZYCN-BH-120I 1500/5A-5500/5A 196 46 210 17 60 34 11 72

& '
%

$

( #
"
)

电流互感器外形及安装尺寸
尺寸 窗口尺寸
型号 安装尺寸 M
W H A E D
ZYCN-BH-40II 75 105 42 32 45 45
ZYCN-BH-60II 98 116 62 32 45 42
ZYCN-BH-80II 118 120 82 32 45 60

ZYCN-BH-100II 140 130 102 32 49 80
ZYCN-BH-120II 165 152 122 53 49 80
ZYCN-BH-150II 205 163 152 52 52 82

" &

.
8 %

www.zycncps.com • 36
