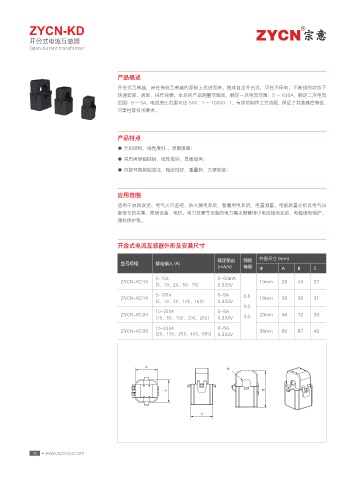

ZYCN-KD R

开合式电流互感器
Open current transformer

产品概述
开合式互感器，是在传统互感器的基础上改进而来。做成自由开合式，可在不停电、不断线的状态下
快速安装、拆卸，操作简便。本系列产品测量范围宽，额定一次电流范围：5 ～ 630A，额定二次电流
范围：0 ～ 5A，电流变比范围可达 500 ∶ 1 ～ 10000 ∶ 1，有序的制作工艺流程，保证了其准确度等级、
可靠性等技术要求。

产品特点
● 卡扣结构、线性度好 、灵敏度高；

● 采用高导磁硅钢，线性度好、灵敏度高；
● 内部环氧树脂浇注，稳定性好，重量轻，方便安装；

应用范围

适用于农网改造、电气火灾监控、防火漏电系统、智慧用电系统、电量测量、电能质量分析及电气设
备信号的采集、照明设备、电机、电力装置等设备的电力需求侧管理小电流接地系统、电磁继电保护、
微机保护等。

开合式电流互感器外形及安装尺寸

额定输出 精度 外形尺寸 (mm)
型号规格 额定输入 (A)
(mA/v) 等级 Φ A B C
5-75A 0-50mA
ZYCN-KD10 10mm 26 43 27
(5、10、20、50、75) 0.333V
5-160A 0-5A 0.5
ZYCN-KD16 16mm 33 56 31
(5、10、50、100、160) 0.333V
1.0
10-250A 0-5A
ZYCN-KD24 3.0 23mm 46 72 39
(10、50、100、200、250) 0.333V
10-630A 0-5A
ZYCN-KD35 36mm 60 87 43
(20、100、250、400、600) 0.333V

"
