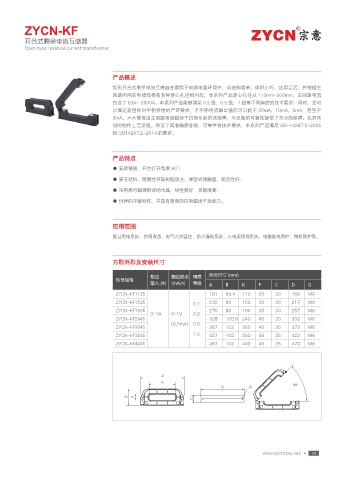

ZYCN-KF R

开合式剩余电流互感器
Open type residual current transformer

产品概述
矩形开合式剩余电流互感器主要用于电缆电路环境中，其结构简单、体积小巧、应用灵活，并根据主
回路所用的电缆规格有多种穿心孔径相对应，本系列产品穿心孔径从 110mm~300mm，主回路电流
包含了 63A~ 2000A。本系列产品能够满足 0.2 级，0.5 级，1 级等不同精度的技术要求；同时，还可
以满足新国标对平衡特性的严苛要求，不平衡电流输出值亦可以优于 30mA，10mA，5mA，甚至于
3mA，大大降低由主回路电流磁场干扰而引起的误报警，为设备的可靠性提供了充分的保障。优异先
进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足 GB-14287.2-2005
和 GB14287.2-2014 的要求。

产品特点

● 安装便捷，开合打开角度 90°；
● 穿芯结构、阻燃性环氧树脂浇注、弹垫式接触面，稳定性好；
● 采用高导磁镍钢或纳米晶，线性度好、灵敏度高；

● 优异的平衡特性、并具有极强的抗电磁场干扰能力。

应用范围
智慧用电系统、农网改造、电气火灾监控、防火漏电系统、小电流接地系统、电磁继电保护、微机保护等。

方形外形及安装尺寸

额定 额定输出 精度 外形尺寸 (mm)
型号规格
输入 (A) (mA/v) 等级 A B K F C D G
ZYCN-KF1125 181 69.4 110 25 30 169 M6
ZYCN-KF1535 0.1 230 85 150 35 30 217 M6
ZYCN-KF1935 270 85 190 35 30 257 M6
0~1A 0~1V 0.2
ZYCN-KF2445 328 105.5 240 45 30 302 M6
(0.5mA) 0.5
ZYCN-KF3045 387 102 300 45 35 373 M6
ZYCN-KF3545 1.0 437 102 350 45 35 423 M6
ZYCN-KF4045 487 102 400 45 35 473 M6

"
, c
% (
# '
$
