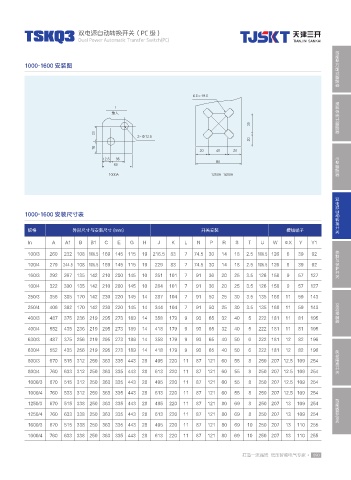

TSKQ3 双电源自动转换开关（PC 级）
Dual Power Automatic Transfer Switch(PC)
智能型万能式断路器

1000-1600 安装图

f
塑料外壳式断路器
*
ᩪ๓

Ð

小型断路器

" " "

双电源自动转换开关

1000-1600 安装尺寸表

规格 外形尺寸与安装尺寸 (mm) 开关安装 接线端子

In A A1 B B1 C E G H J K L N P R S T U W ΦX Y Y1
控制与保护开关
100/3 260 232 108 106.5 169 145 115 19 216.5 83 7 74.5 30 14 18 2.5 106.5 126 6 39 92
100/4 279 244.5 108 106.5 169 145 115 19 229 83 7 74.5 30 14 18 2.5 106.5 126 6 39 92

160/3 292 267 135 142 210 200 145 10 251 101 7 91 36 20 25 3.5 126 158 9 57 127
160/4 322 300 135 142 210 200 145 10 284 101 7 91 36 20 25 3.5 126 158 9 57 127
250/3 356 305 170 142 230 220 145 14 287 104 7 91 50 25 30 3.5 135 168 11 59 143
交流接触器
250/4 406 362 170 142 230 220 145 14 344 104 7 91 50 25 30 3.5 135 168 11 59 143
400/3 487 375 236 219 295 273 189 14 358 179 9 93 65 32 40 5 222 181 11 81 195
400/4 552 435 236 219 295 273 189 14 418 179 9 93 65 32 40 5 222 181 11 81 195
630/3 487 375 256 219 295 273 189 14 358 179 9 93 65 40 50 6 222 181 12 82 196

630/4 552 435 256 219 295 273 189 14 418 179 9 93 65 40 50 6 222 181 12 82 196 负荷隔离开关
800/3 670 515 312 250 363 335 443 28 495 220 11 87 121 60 55 8 250 207 12.5 109 254
800/4 760 633 312 250 363 335 443 28 613 220 11 87 121 60 55 8 250 207 12.5 109 254

1000/3 670 515 312 250 363 335 443 28 495 220 11 87 121 60 55 8 250 207 12.5 109 254
1000/4 760 533 312 250 363 335 443 28 613 220 11 87 121 60 55 8 250 207 12.5 109 254
智能数显仪表
1250/3 670 515 338 250 363 335 443 28 495 220 11 87 121 80 69 8 250 207 13 109 254
1250/4 760 633 338 250 363 335 443 28 613 220 11 87 121 80 69 8 250 207 13 109 254

1600/3 670 515 338 250 363 335 443 28 495 220 11 87 121 80 69 10 250 207 13 110 255
1600/4 760 633 338 250 363 335 443 28 613 220 11 87 121 80 69 10 250 207 13 110 255
