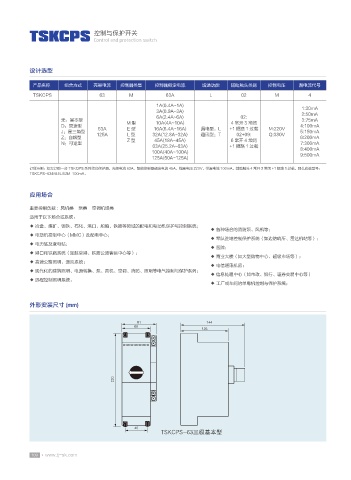

TSKCPS 控制与保护开关
Control and protection switch

设计选型

产品名称 组合方式 壳架电流 控制器类型 控制器额定电流 增选功能 辅助触头类别 控制电压 漏电流代号
TSKCPS 63 M 63A L 02 M 4
1A(0.4A~1A) 1:30mA
3A(0.9A~3A) 2:50mA
6A(2.4A~6A) 02:
无：基本型 M型 10A(4A~10A) 4常开3 常闭 3:75mA
D：双速型 63A E型 16A(6.4A~16A) 漏电型：L +1 短路 1 过载 M:220V 4:100mA
J：星三角型 125A L型 32A(12.8A~32A) 通讯型：T 02+09: Q:380V 5:150mA
Z：自耦型 Z型 45A(18A~45A) 6常开4常闭 6:200mA
N：可逆型 7:300mA
63A(25.2A~63A) +1 短路 1 过载
100A(40A~100A) 8:400mA
9:500mA
125A(50A~125A)
订货示例：如需订购一台 TSKCPS 系列综合保护器，壳架电流 63A，智能控制器额定电流 45A，线圈电压 220V，带漏电流 100mA，辅助触头 4 常开 3 常闭 +1 短路 1 过载。那么应选型号：
TSKCPS-63/M45L/02M 100mA。

应用场合

主要控制负载 : 风机类 泵类 空调机组类
适用于以下场合或系统：
◆ 冶金、煤矿、钢铁、石化、港口、船舶、铁路等领域的配电和电动机保护与控制系统；
◆ 各种场合的消防泵、风机等；
◆ 电动机控制中心（MMC）及配电中心；
◆ 军队驻地控制保护系统（如边防哨所、雷达机站等）；
◆ 电力站及变电站；
◆ 医院；
◆ 港口和铁路系统（如航空港、铁路公路客运中心等）；
◆ 商业大楼（如大型购物中心、超级市场等）；
◆ 高速公路照明、通风系统；
◆ 电信通讯机房；
◆ 现代化的建筑照明、电源转换、泵、风机、空调、消防、照明等电气控制与保护系列；
◆ 信息处理中心（如市政、银行、证券交易中心等）
◆ 远程控制照明系统。
◆ 工厂或车间的单电机控制与保护系统；

外形安装尺寸 (mm)

54,$14 ʻጞ۲ఴۋ
