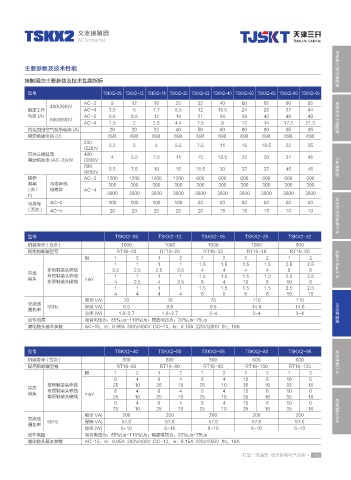

TSKX2 交流接触器
AC Contactor
智能型万能式断路器
主要参数及技术性能
接触器的主要参数及技术性能指标
型号 TSKX2-09 TSKX2-12 TSKX2-18 TSKX2-25 TSKX2-32 TSKX2-40 TSKX2-50 TSKX2-65 TSKX2-80 TSKX2-95
塑料外壳式断路器
AC-3 9 12 18 25 32 40 50 65 80 95
400(380)V
额定工作 AC-4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
电流 (A) AC-3 6.6 8.9 12 18 21 34 39 42 49 49
690(660)V
AC-4 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
约定自由空气发热电流 (A) 20 20 32 40 50 60 80 80 95 95
额定绝缘电压 (V) 690 690 690 690 690 690 690 690 690 690
230 2.2 3 4 5.5 7.5 11 15 18.5 22 25
(220)V
可控三相鼠笼 400 4 5.5 7.5 11 15 18.5 22 30 37 45 小型断路器
电动机功率 (AC-3)kW (380)V
690 5.5 7.5 10 15 18.5 30 37 37 45 45
(660)V
操作 AC-3 1200 1200 1200 1200 600 600 600 600 600 600
频率 电寿命机 300 300 300 300 300 300 300 300 300 300
(次/ 械寿命 AC-4
h) 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600 双电源自动转换开关
电寿命 AC-3 100 100 100 100 80 80 60 60 60 60
(万次) AC-4 20 20 20 20 20 15 15 15 10 10
型号 TSKX2-09 TSKX2-12 TSKX2-18 TSKX2-25 TSKX2-32
机械寿命 ( 万次 ) 1000 1000 1000 1000 800
控制与保护开关
配用熔断器型号 RT16-20 RT16-20 RT16-32 RT16-40 RT16-50
根 1 2 1 2 1 2 1 2 1 2
1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
非预制端头软线 2.5 2.5 2.5 2.5 4 4 4 4 6 6
冷压 有预制端头软线 1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
端头 mm 2
非预制端头硬线 4 2.5 4 2.5 6 4 10 6 10 6
1 1 1 1 1.5 1.5 1.5 1.5 2.5 2.5
4 4 4 4 6 6 6 6 10 10
吸合 VA) 70 70 70 110 110 交流接触器
交流线 50Hz 保持 VA) 9.0 9.0 9.5 14.0 14.0
圈功率
功率 (W) 1.8~2.7 1.8~2.7 3~4 3~4 3~4
动作范围 吸合电压为：85%Us~110%Us；释放电压为：20%Us~75Us
辅助触头基本参数 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A
负荷隔离开关
型号 TSKX2-40 TSKX2-50 TSKX2-65 TSKX2-80 TSKX2-95
机械寿命 ( 万次 ) 800 800 800 600 600
配用熔断器型号 RT16-63 RT16-80 RT16-80 RT16-100 RT16-125
根 1 2 1 2 1 2 1 2 1 2
6 4 6 4 6 4 10 6 10 6
非预制端头软线 25 10 25 10 25 10 35 16 35 16
冷压 有预制端头软线
端头 mm 2 6 4 6 4 6 4 10 6 10 6
非预制端头硬线 25 10 25 10 25 10 35 16 35 16 智能数显仪表
6 4 6 4 6 4 10 6 10 6
25 10 25 10 25 10 35 16 35 16
吸合 VA) 200 200 200 200 200
交流线 50Hz 保持 VA) 57.0 57.0 57.0 57.0 57.0
圈功率
功率 (W) 6~10 6~10 6~10 6~10 6~10
动作范围 吸合电压为：85%Us~110%Us；释放电压为：20%Us~75Us
辅助触头基本参数 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A
