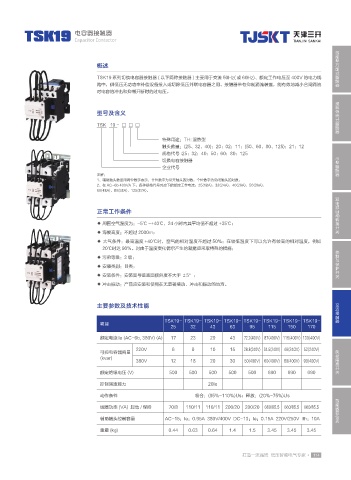

TSK19 电容器接触器
Capacitor Contactor
智能型万能式断路器

概述

TSK19 系列切换电容器接触器 ( 以下简称接触器 ) 主要用于交流 50Hz( 或 60Hz)、额定工作电压至 400V 的电力线
路中，供低压无功功率补偿设备投入或切除低压并联电容器之用。接触器带有抑制涌流装置，能有效地减小合闸涌流
对电容的冲击和抑制开断时的过电压。
塑料外壳式断路器

型号及含义
TSK 19 - □ □ □

特殊用途：TH: 湿热型
触头数量：(25、32、40)；20；02；11；(50、60、80、125)；21；12
规格代号 :25；32；40；50；60；80；125 小型断路器
切换电容接触器
企业代号
注解：
1、辅助触头数量用两位数字表示，十位数字为常开触头的对数，个位数字为常闭触头的对数。
2、在 AC-6b 400VA 下，各种规格代号对应下的额定工作电流：25(18A)、32(24A)、40(29A)、50(36A)、
60(48A)、80(58A)、125(87A)。
双电源自动转换开关

正常工作条件

◆ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔高度：不超过 2000m；
◆ 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如
20℃时达 90%。对由于温度变化偶尔产生的凝露应采取特殊的措施； 控制与保护开关
◆ 污染等级：3 级；
◆ 安装类别：Ⅲ类；
◆ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
◆ 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

交流接触器
主要参数及技术性能

TSK19- TSK19- TSK19- TSK19- TSK19- TSK19- TSK19- TSK19-
项目
25 32 43 63 95 115 150 170
额定电流 Ie (AC-6b, 380V) (A) 17 23 29 43 72.2(400V) 87(400V) 115(400V) 130(400V)
220V 6 9 10 15 28.8(240V) 34.5(240V) 46(240V) 52(240V) 负荷隔离开关
可控电容器容量
(kvar)
380V 12 18 20 30 50(400V) 60(400V) 80(400V) 90(400V)

额定绝缘电压 (V) 500 500 500 500 500 690 690 690
抑制涌流能力 20Ie
动作条件 吸合：(85%~110%)Us；释放：(20%~75%)Us 智能数显仪表

线圈功率 (VA) 起动 / 保持 70/8 110/11 110/11 200/20 200/20 660/85.5 660/85.5 660/85.5
辅助触头控制容量 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A

重量 (kg) 0.44 0.63 0.64 1.4 1.5 3.45 3.45 3.45
